È possibile fare riferimento a versioni future (più recenti) di file di assieme di Inventor in una versione precedente di Inventor.
Per supportare i file di Inventor futuri, è necessario avere installato gli aggiornamenti più recenti della versione di Inventor utilizzata. Gli aggiornamenti possono essere scaricati mediante l'app desktop Autodesk o da https://manage.autodesk.com. Gli aggiornamenti non verranno forniti per le versioni precedenti di Inventor che non sono più supportate.
Come posizionare o aprire una versione futura di un file di assieme
Questo flusso di lavoro consente di creare un riferimento ad una versione futura di un file di assieme in un file di assieme.
- Aprire o posizionare una versione futura di un file di assieme:
- File
Apri.
- In un file di assieme, nella scheda multifunzione, fare clic su scheda Assembla
gruppo Componente
Posiziona.
- File

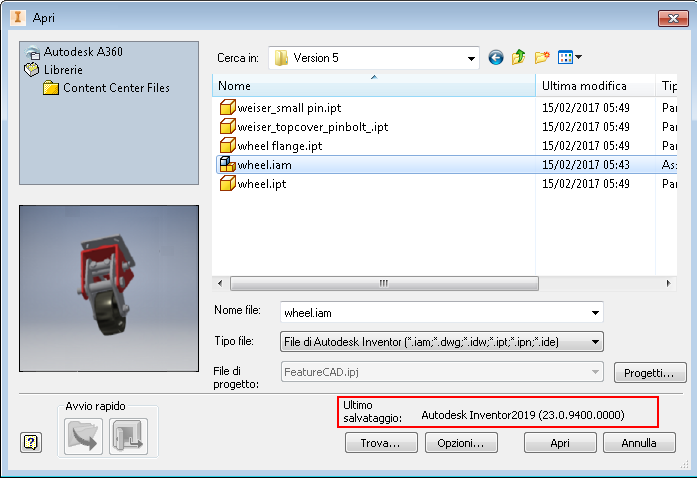

- Individuare e selezionare il file di assieme (.iam) futuro da aprire.
- Facoltativamente, fare clic su Opzioni per aprire la finestra di dialogo Opzioni file e specificare la rappresentazione della vista disegno e di posizione. Fare clic su OK.

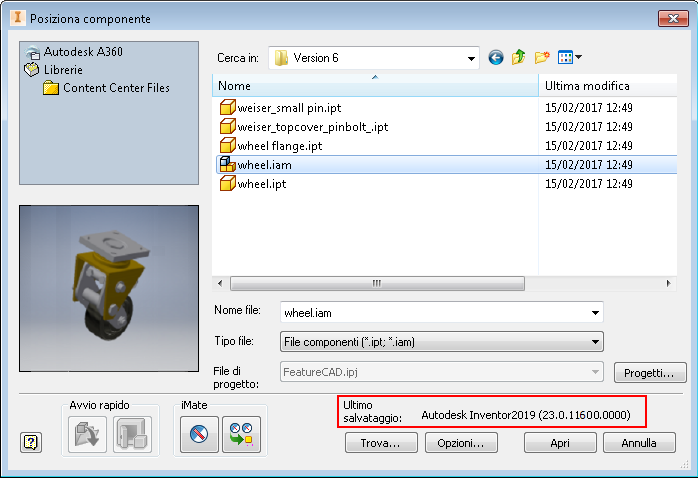

- Nella finestra di dialogo Posiziona componente, fare clic su Apri. Vengono creati corpi solidi e di superficie.
È possibile posizionare più istanze in base alle esigenze.
File risultante
- Il browser consente di visualizzare il file futuro di riferimento. I nodi di un componente sono diversi dai componenti nativi di Inventor.
- È possibile modificare la rappresentazione del file futuro posizionato dall'opzione del menu Modifica rappresentazione accessibile facendo clic con il pulsante destro del mouse sul nodo del browser.
- È possibile sostituire il file futuro posizionato con un componente diverso dal nodo del browser utilizzando l'opzione del menu contestuale Componente Sostituisci tutto. La sostituzione di componenti con un file futuro non è supportata

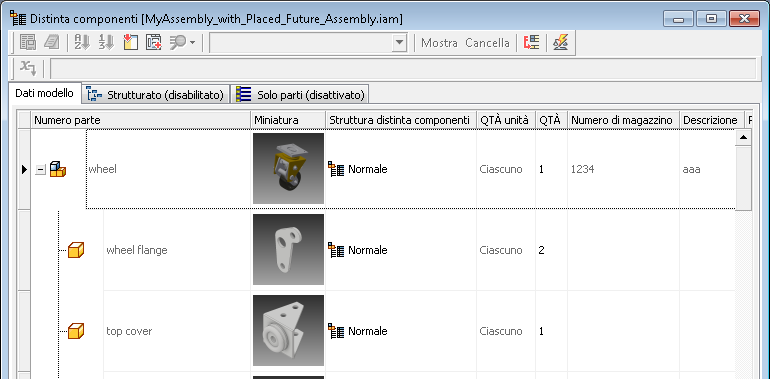

- Distinta componenti consente di visualizzare i componenti di riferimento nell'assieme.

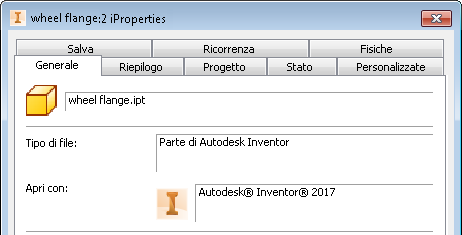

- Le iProperties delle parti future sono disponibili.
- L'assieme può essere salvato e riaperto mediante qualsiasi installazione di Inventor della stessa versione.
Come derivare una versione futura di un file di assieme
Questo flusso di lavoro consente di creare un riferimento a una versione futura di un file di assieme in un file di parti.
- In un file di parti: nella barra multifunzione, fare clic su scheda Gestione
gruppo Inserisci
Deriva
.
- Individuare e selezionare il file di assieme (.iam) futuro da aprire.
- Facoltativamente, fare clic su Opzioni per aprire la finestra di dialogo Opzioni file e specificare la rappresentazione della vista disegno e di posizione. Fare clic su OK.
- Nella finestra di dialogo Apri file, fare clic su Apri. Vengono creati corpi solidi e di superficie.
File risultante
- Il browser consente di visualizzare il file futuro di riferimento.
- La lavorazione di assieme derivata è modificabile.
- Il file può essere salvato e riaperto mediante qualsiasi installazione di Inventor della stessa versione.
