Miglioramenti di Studio
Nuovo supporto per l'illuminazione basata su immagine (IBL)
Tutti gli stili di illuminazione in Inventor Studio ora sono associati ad una IBL. IBL offre una migliore fonte di illuminazione.
L'illuminazione basata sull'immagine dell'ambiente di modellazione ora è supportata in Inventor Studio. Per eseguire il rendering a partire dall'ambiente di illuminazione della modellazione, utilizzare i comandi disponibili nella scheda Vista, quindi utilizzare l'opzione Illuminazione corrente della finestra di dialogo Rendering immagine di Inventor Studio, o passare ad altri stili di illuminazione nella finestra di dialogo Rendering immagine.
Nuove funzionalità di stile di illuminazione IBL 2016
- IBL fornisce associazione
- Attivazione/disattivazione dello sfondo
- Supporto per luci aggiuntive

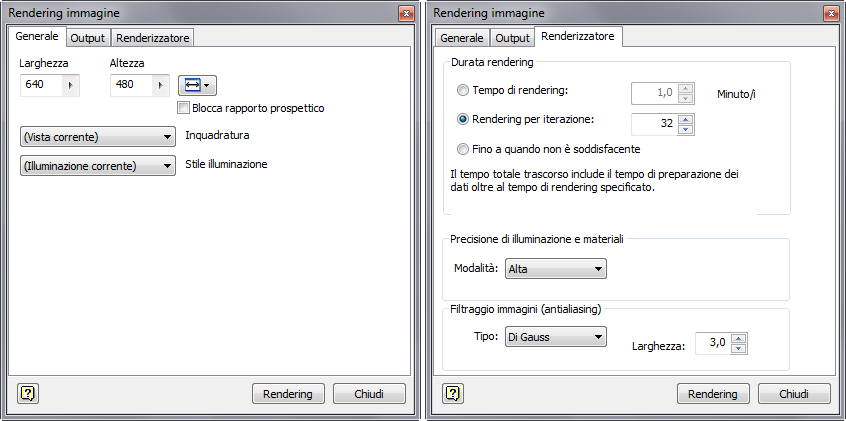

Il motore di rendering avanzato RapidRT fornisce nuove configurazioni per il rendering
- Modalità durata/iterazioni/illimitata
- Modalità Precisione di illuminazione e materiali
Opzioni obsolete rimosse:
- Stile scena: le impostazioni per Piano di base ed effetti ombra, specificate nella scheda Vista, vengono visualizzate nel modello sottoposto a rendering in Inventor Studio.
- Le impostazioni di rendering illustrazione di Studio sono state spostate nella scheda Vista
gruppo Aspetto menu a discesa Stili di visualizzazione. Il nuovo comando Illustrazione tecnica crea un effetto illustrazione realistico nella finestra grafica.
Visualizzazione di piano di base ed effetto ombra nel risultato finale del rendering
Le impostazioni per Piano di base ed effetti ombra, specificate nella scheda Vista, ora vengono visualizzate nel modello sottoposto a rendering.
Miglioramenti della grafica

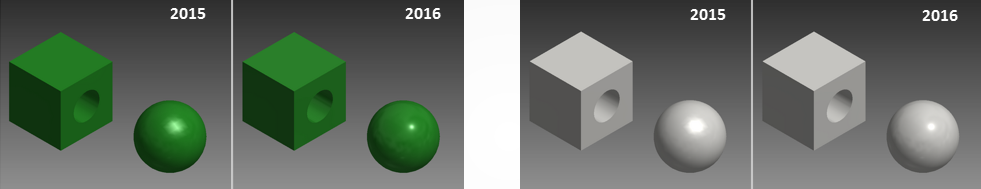

L'effetto di visualizzazione dello stile di visualizzazione Ombreggiato migliorato ora è più coerente con lo stile di visualizzazione Realistico. Effetto visivo migliorato per la vista ombreggiata. Le due immagini seguenti confrontano i risultati ottenuti utilizzando Vista ombreggiata in 2015 e 2016. Le elevate prestazioni di rendering vengono mantenute.
Stile di visualizzazione Illustrazione tecnica
Le impostazioni di rendering illustrazione di Studio sono state spostate nella scheda Vista gruppo Aspetto menu a discesa Stili di visualizzazione. Il nuovo comando Illustrazione tecnica crea un effetto illustrazione realistico nella finestra grafica.

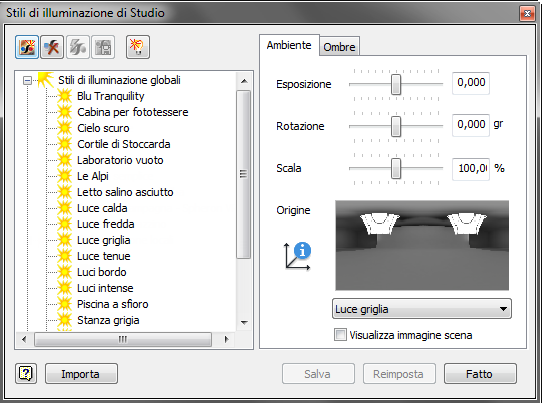

Nuovi stili di IBL
11 nuovi stili di illuminazione vengono aggiunti alla scheda Vista gruppo Aspetto menu Stili illuminazione. Questi includono: Cielo scuro, Stanza grigia, Piscina a sfioro, Cabina per fototessere, Blu Tranquility, Luci intense, Luci bordo, Luce fredda, Luce calda, Luce tenue e Luce griglia.
Modifiche al raytracing
- Le modalità di raytracing vengono modificate in Bassa, Bozza e Alta per indicare la precisione di illuminazione e materiali.
- La barra di stato di avanzamento è stata modificata per visualizzare la misurazione della qualità anziché la percentuale di avanzamento.
- Ora è possibile salvare un'immagine in qualsiasi momento durante il processo di raytracing.
Miglioramento della visualizzazione nei disegni
Le nuove impostazioni di Ambiente di riflessione nella finestra di dialogo Impostazioni documento del disegno consentono di applicare l'effetto speculare e specificare una mappa di riflessione in un file di disegno (.Idw).
