Eseguire una simulazione con il risolutore Autodesk Nastran utilizzando uno dei tre metodi seguenti:
- Fare clic su Esegui nel gruppo Risolvi della scheda Autodesk Nastran della barra multifunzione.
- Selezionare e fare clic con il pulsante destro del mouse sul nodo principale dell'analisi attiva nella struttura del modello Autodesk Nastran In-CAD e scegliere Risolvi in Nastran dal menu di scelta rapida.

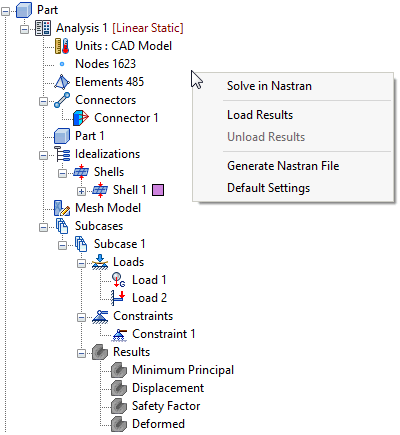

- Fare clic con il pulsante destro del mouse su uno spazio vuoto della struttura del modello di Autodesk Nastran In-CAD e scegliere quindi Risolvi in Nastran dal menu di scelta rapida.
L'avanzamento dell'analisi può essere visualizzato nella finestra di stato di Autodesk Nastran che viene richiamata automaticamente. In Autodesk Inventor, l'avanzamento dell'analisi viene visualizzato nell'area del browser (area della struttura del modello).
Se si risolve un'analisi non lineare e si è scelto di generare, caricare e visualizzare risultati intermedi:
- I risultati verranno visualizzati nell'area di disegno e la struttura del modello verrà visualizzata di nuovo in seguito alla convergenza di un passaggio di calcolo.
- Il registro di avanzamento del risolutore non sarà più visibile. Scegliere Output di Autodesk Nastran dal menu a discesa immediatamente sopra il browser (vista struttura) per tornare al registro di avanzamento del risolutore.
