Vincoli

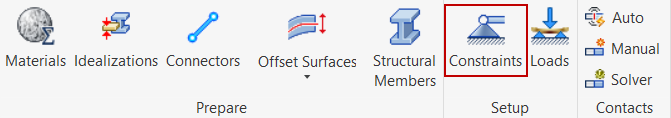

Fare clic su Vincoli nel gruppo Impostazioni della scheda Autodesk Nastran della barra multifunzione.

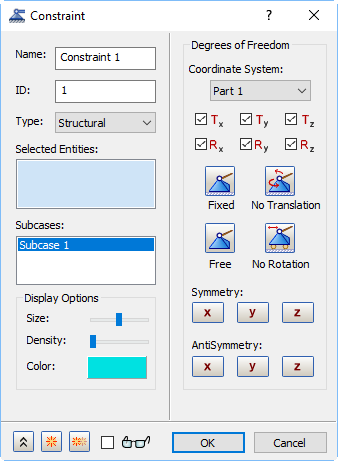

In alternativa, fare clic con il pulsante destro del mouse su Vincoli nella struttura del modello, quindi scegliere Nuovo dal menu di scelta rapida. Viene visualizzata la seguente finestra di dialogo:

Nel modulo sono contenute le seguenti sezioni principali:

• Nome: immettere una descrizione del vincolo. Ad esempio, Back Face Fixed.
• ID: l'ID di un vincolo viene aggiornato automaticamente in sequenza man mano che vengono creati nuovi vincoli in modo che sia univoco per ciascuno di essi.
• Tipo: selezionare il tipo di vincolo da applicare al modello:
  • Strutturale
  • Perno (applicabile solo alle facce cilindriche)
  • Privo di attrito (destinato a superfici in contatto; facce piane parallele o concentriche facce cilindriche)
  • Spettro di risposta (si applica solo all'analisi Spettro urto/risposta)
  • Termico
• Entità selezionate: in questa sezione sono elencate le entità che sono state selezionate per un vincolo. È possibile selezionare una faccia, uno spigolo o un vertice.

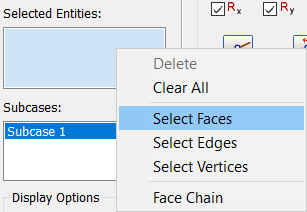

  I filtri di selezione sono disponibili nella casella Entità selezionate. Fare clic con il pulsante destro del mouse nella casella di selezione e si noterà che vengono elencate le opzioni Seleziona facce, Seleziona spigoli e Seleziona vertici. Queste opzioni consentono di impostare i filtri per selezionare solo le facce, gli spigoli e/o i vertici.



  È possibile utilizzare l'opzione Catena facce per selezionare una catena di facce tangenti con un singolo clic.

• Sottocasi: consente di selezionare i sottocasi a cui si desidera applicare il vincolo.
• Opzioni di visualizzazione: consente di modificare le opzioni di visualizzazione del vincolo.
• Gradi di libertà: consente di selezionare i gradi di libertà dei nodi associati alle entità selezionate da vincolare. Per i vincoli Perno, è possibile correggere qualsiasi combinazione di direzioni radiale, assiale e tangenziale.
• Riduzione/ingrandimento della finestra di dialogo
• Nuovo: consente di applicare il vincolo corrente e reimpostare il modulo in preparazione per la definizione del vincolo successivo.
• Crea duplicato: consente di applicare il vincolo corrente e di preparare la definizione del vincolo successivo utilizzando le stesse impostazioni. Questa funzione è utile se si desidera applicare lo stesso tipo di vincolo a diverse entità o un diverso tipo di vincolo alle stesse entità. È sufficiente rivedere le impostazioni da modificare, mantenendo quelle applicabili al vincolo successivo.
• Anteprima: facendo clic su questa casella di controllo, è possibile aggiornare in modo dinamico la visualizzazione dei glifi dei vincoli. Questa opzione è disattivata per default per migliorare le prestazioni durante la modifica dei vincoli definiti su più facce o spigoli in modelli di grandi dimensioni.

Fare clic sui collegamenti nella parte inferiore della pagina per visualizzare ulteriori informazioni su alcune impostazioni nella finestra di dialogo Vincoli.
