Per applicare una traslazione origine

Questo esempio mostra come creare e applicare traslazioni origine ai percorsi utensile, usando il modello Channels.dgk nella cartella Esempi.

Creare e aggiungere percorsi utensile ad un programma NC

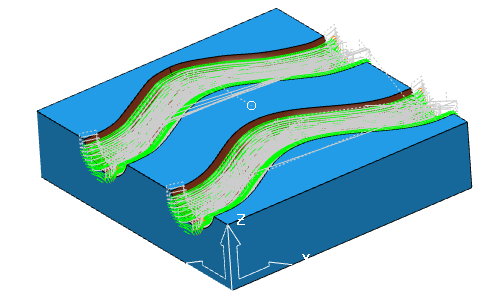

  1. Prima di poter applicare le traslazioni origine, è necessario creare i percorsi utensile pertinenti per lavorare il canale:
    • Sgrossatura — Il percorso utensile di sgrossatura che usa un utensile torico con un diametro di 15, un raggio punta di 1, e una lunghezza di 75.
    • Sgrossatura di ripresa — Il percorso utensile di sgrossatura da modello che usa un utensile sferico con un diametro di 15 ed una lunghezza di 75.
    • Finitura ripido e bassa pendenza — Il percorso utensile di finitura ripido e bassa pendenza che usa un utensile sferico con un diametro di 10 e una lunghezza di 50.

  2. Creare quattro percorsi utensile identici:
    1. Nell'explorer, fare clic con il tasto destro il percorso utensile di sgrossatura e selezionare Impostazioni per visualizzare la finestra di dialogo Sgrossatura da modello.
    2. Sulla finestra di dialogo, fare clic su per creare una copia del percorso utensile.
    3. Fare clic su Calcola.
    4. Senza chiudere la finestra di dialogo, fare clic su .
    5. Fare clic su Calcola.

      Questo crea un'altra copia del percorso utensile. Ripetere ancora, in modo da avere quattro istanze del percorso utensile di Sgrossatura.

  3. Ripetere il passaggio 1 per creare quattro percorsi utensile di sgrossatura di ripresa e quattro percorsi utensile di finitura ripido e bassa pendenza.
  4. Creare un programma NC.
    1. Nell'explorer, fare clic con il tasto destro Programmi NC e selezionare Crea Programma NC.

      In questo modo si apre la finestra di dialogo Programma NC.

    2. Nella finestra di dialogo Programma NC immettere il nome: Canale con traslazione origini.
    3. Fare clic su Accetta.
  5. Nell'Explorer, selezionare tutti i percorsi utensile, fare clic con il tasto destro e selezionare Aggiungi a > Programma NC.

Creare e applicare traslazioni origine

  1. Creare le traslazioni origine:

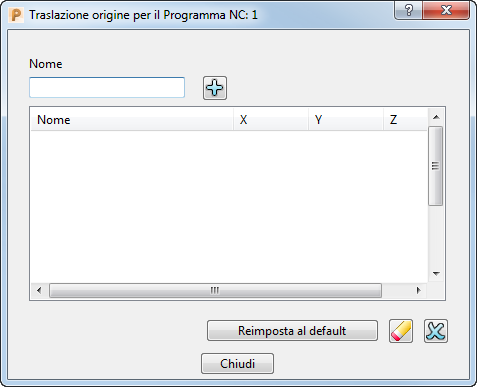

    1. Sulla finestra di dialogo Programma NC, selezionare . Si apre la finestra di dialogo Traslazione origine per il Programma NC.

    2. Nel campo Nome, inserire G55 e fare clic su .
    3. Nella tavola Traslazione origine, fare clic nel campo X e inserire 300, poi premere Invio.
  2. Ripetere il passaggio 1 per creare due ulteriori traslazioni origine:
    • G56 con un valore Y di 300.
    • G57 con un valore X di 300 e un valore Y di 300.
  3. Fare clic su Chiudi.
  4. Applicare le traslazioni origine ai percorsi utensile nel programma NC.
    1. Sulla finestra di dialogo Programma NC, fare clic su . In questo modo si visualizzano i percorsi utensile nella tabella programma NC percorso utensile nella finestra ridimensionabile tavola Percorso utensile.
    2. Nella finestra tavola Percorso utensile, selezionare Sgrossatura_1 e poi, nella finestra di dialogo Programma NC, selezionare G55 dall'elenco Traslazione origine.

      Questo applica la traslazione origine G55 al percorso utensile Sgrossatura_1.

  5. Selezionare Sgrossatura_1_1 e applicare la traslazione origine G56.
  6. Selezionare Sgrossatura_1_1_1 e applicare la traslazione origine G57.
  7. Ripetere il procedimento per applicare le traslazioni origini al resto dei percorsi utensile.

    Non applicare le traslazioni origini ai percorsi utensile originali. Applicare G55 ai percorsi utensile che terminano in _1, G56 ai percorsi utensile che terminano in _1_1, e G57 ai percorsi utensile che terminano in _1_1_1.

  8. Nella finestra di dialogo Programma NC, fare clic su Applica.

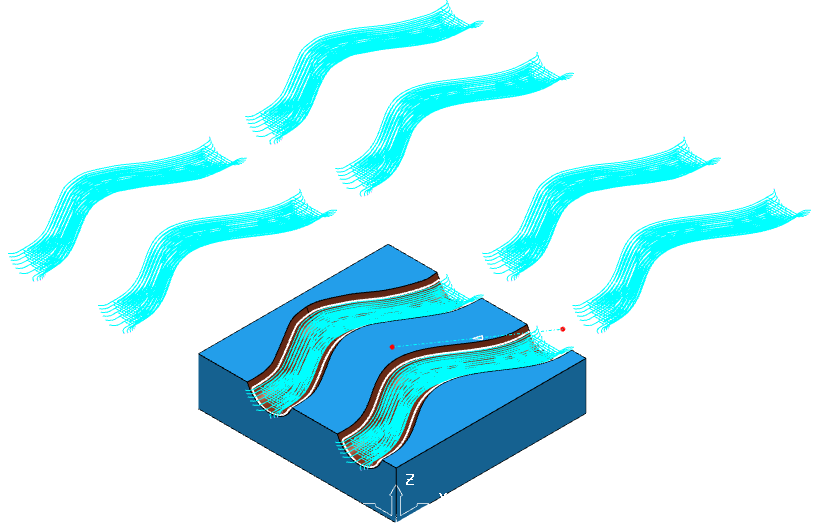

  9. Per visualizzare i percorsi utensile nelle loro nuove posizioni, disegnare () il Canale con le traslazioni origine del programma NC.

Argomento principale: Finestra di dialogo Traslazione origine
