Questo esempio mostra come lavorare solo il grezzo ed eliminare tutti i segmenti che non rimuovono grezzo. Questo riduce al minimo il tempo di taglio poiché elimina segmenti del percorso utensile che non sono necessari. Viene usato il modello powerdrill.dgk nel file Esempi.

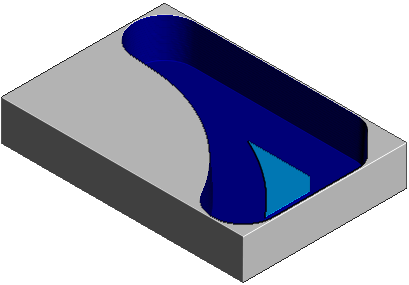

- Creare un percorso utensile di sgrossatura da modello e il materiale residuo come spiegato nei passaggi 1-5 nella sezione Come evitare la lavorazione nel grezzo non lavorato.
- Creare un percorso utensile costante Z con una fresa a candela di 20 mm. Sulla pagina Impegno grezzo:
- Selezionare Lavora solo materiale residuo.
- Inserire Individua materiale più spesso di 1,5.
- Inserire Lunghezza minima rimossa pari a 5,0.

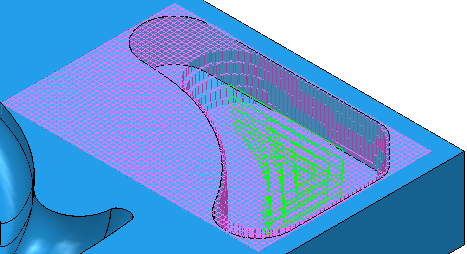

- Selezionare il Modello materiale residuo che si è appena creato.
- Selezionare lo Stato materiale residuo del percorso utensile di sgrossatura da modello che si è appena creato.
- Fare clic su Calcola.

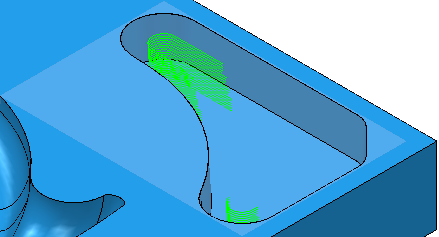

È più semplice vedere il percorso utensile senza il modello materiale residuo.

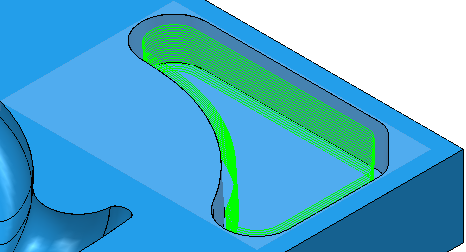

Osservare la simulazione ViewMILL:
È possibile vedere come il percorso utensile lavori solo le aree in cui c'era il grezzo piuttosto che lavorare l'intero modello.
Se non si controlla l'impegno grezzo, il percorso utensile segue il modello piuttosto che il grezzo.
- Creare un secondo percorso utensile costante Z basato su questo, facendo clic su

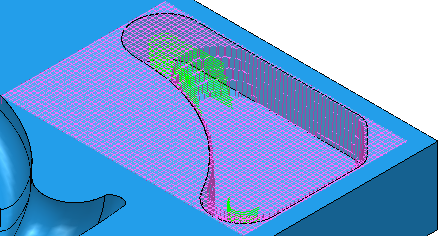

. Sulla pagina Impegno grezzo:- Selezionare Modello materiale. residuo nessuno.
- Fare clic su Calcola.

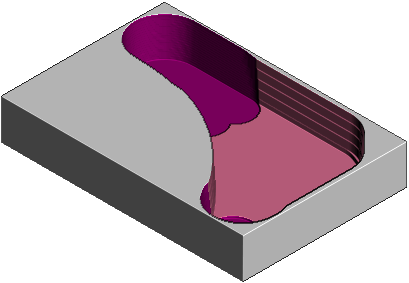

Osservare la simulazione ViewMILL:
Il percorso utensile lavora le aree che non sono veramente necessarie e pertanto alluna i tempi di lavorazione.
