Esempio di ordinamento nella lavorazione delle feature

Questo esempio mostra come usare l'Ordinamento per la lavorazione Feature. Altri esempi mostrano come usare l'ordinamento per la lavorazione Sgrossatura da modello e le Strategie di foratura. Questo usa il modello 2D_Wireframe.dgk nella cartella Esempi.

1. Creare un utensile Fresa a candela di 10 mm.
2. Dal menu contestuale Gruppi feature selezionare Editor feature. Si apre la scheda Editor feature.
3. Selezionare graficamente le tasche wireframe.
4. Dalla scheda Editor feature:
   1. Fare clic sulla scheda Modifica > Pannello Crea feature 2D > Tasca > Tasca forma libera.

      Viene visualizzata la finestra di dialogo Crea feature tasca forma libera.

   2. Inserire Crea feature nel campo Nome.
   3. Inserire un'Altezza di 25.
   4. Fare clic su Applica. Le feature sono create dal wireframe.
   5. Fare clic su Accetta per chiudere la finestra di dialogo.



5. Fare clic sulla scheda Modifica > pannello Fine > Accetta.
6. Fare clic sulla scheda Home > pannello Crea percorsi utensile > Percorsi utensile per visualizzare la finestra di dialogo Selettore di strategia e dalla categoria Lavorazione feature, selezionare la strategia Profilatura feature tasca e fare clic su OK.
7. Selezionare la pagina Blocco:
   1. Selezionare un tipo di feature.
   2. Fare clic su Calcola.
8. Selezionare la pagina Punto iniziale sulla finestra di dialogo Profilatura feature tasca e selezionare Assoluto dall'elenco Usa.
9. Nell'area Coordinate inserire:
   1. X 0
   2. Y 0
   3. Z 10
10. Selezionare la pagina Ordina sulla finestra di dialogo Profilatura feature tasca:
    1. Selezionare Tasca dall'elenco Ordina per.
    2. All'interno dell'elenco Ordinamento, selezionare il metodo .
11. Sulla finestra di dialogo della strategia Profilatura feature tasca, fare clic su Calcola.

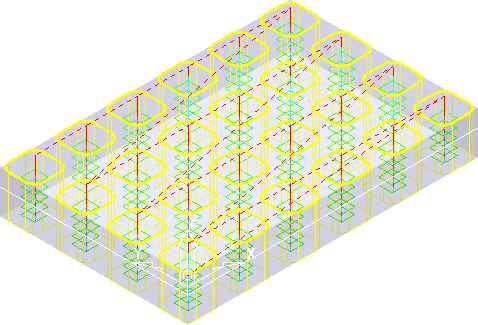

I movimenti di giunzione mostrano l'effetto dell'opzione di ordinamento.

Il processo di riordino è identico a quello delle strategie di Lavorazione del modello e di Foratura. Se si ripetessero gli altri esempi usando la lavorazione feature, il risultato finale sarebbe stato lo stesso.
