Per visualizzare la finestra di dialogo Modifica linea, fare doppio clic su una linea quando è visualizzata la scheda Modifica curva.

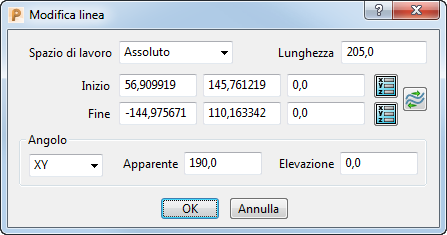

Questa finestra di dialogo contiene le seguenti opzioni:
- Spazio di lavoro — Modifica la linea in assoluto, piano di lavoro o spazio di lavoro relativo. Lo spazio di lavoro relativo ha l'origine all'inizio della linea e gli assi allineati allo spazio di lavoro attuale.
- Lunghezza — La lunghezza della linea in modo che si estenda o si accorci dall'estremità.
- Inizio — Le coordinate iniziali della linea.
- Fine — Le coordinate finali della linea.
Inverti la linea— Inverte la direzione della linea selezionata.Converte questo:
in:
É necessario selezionare i segmenti della linea che si intende invertire.
Posizione punto iniziale/finale — Usa la finestra di dialogo Posizione per inserire le coordinate.- Angolo — Specifica l'angolo della linea in termini di angoli apparenti e di elevazione sul piano selezionato.
— Il piano selezionato.- Apparente — L'angolo misurato tra la proiezione della linea nel piano selezionato e un asse del piano. Se il piano selezionato è XY sarà utilizzato l'asse X, l'asse Y se il piano è YZ e Z se è ZX.
Angolo apparente nel piano XY. - Elevazione — L'angolo misurato tra la linea e la proiezione della linea sul piano selezionato.
Angolo di elevazione sul piano XY.
Nota: É possibile modificare graficamente la linea mentre la finestra di dialogo Modifica linea è visualizzata, ma non è possibile deselezionare la linea o selezionare altro.
