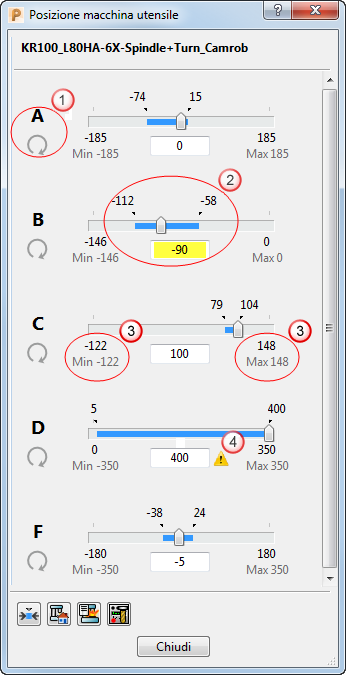

Nella finestra di dialogo Posizione macchina utensile viene visualizzata la posizione di ciascun asse della macchina utensile. È possibile utilizzare la finestra di dialogo a scopo di riferimento nonché per ridurre l'asse della macchina utensile mediante le funzionalità interattive della finestra di dialogo.
Per visualizzare la finestra di dialogo:
- Fare clic sulla scheda Simulazione > gruppo Posizione > Macchina utensile.
- Fare clic sulla scheda Controllo dinamico della macchina > gruppo Impostazioni > Posizione macchina utensile.
- Nel ramo Macchina utensile dell'Explorer, fare clic con il pulsante destro del mouse su una macchina utensile e fare clic su Posizione.
L'indirizzo dell'asse (A) e l'icona indicano l'asse e il tipo di asse.
Indica un asse lineare.
Indica un asse di rotazione.
Trascinare il cursore
per ridurre l'asse. Il valore -90 è la posizione corrente dell'asse. La linea blu e i valori -112 e -58 indicano i punti più distanti in base ai quali l'asse è stato ridotto durante la sessione corrente di simulazione.
È anche possibile ridurre un asse nei seguenti modi:
- facendo clic sul cursore e usando quindi la rotellina del mouse o i tasti freccia;
- facendo clic su un punto lungo la barra di scorrimento;
- inserendo un valore nel campo Posizione (evidenziato in giallo).
I valori Min e Max dell'asse sono visualizzati alle estremità della barra di scorrimento. I valori Min e Max indicano l'intervallo massimo all'interno del quale è possibile muovere il cursore della barra di scorrimento con un'unica operazione.
Se l'intervallo del cursore della barra di scorrimento non è sufficientemente grande per ridurre l'asse ai limiti Min o Max con un'unica operazione:
- Trascinare il cursore alla fine della barra di scorrimento. PowerMill visualizza l'intervallo restante del cursore, in modo che sia possibile ridurre l'asse al limite Min o Max.
PowerMill visualizza un avviso se si immette una posizione dell'asse (nel campo Posizione) maggiore rispetto al limite dell'asse.

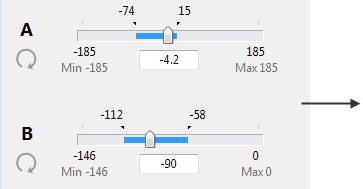

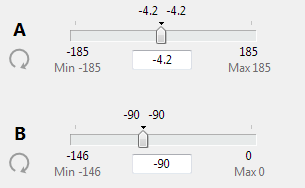

Reimposta le posizioni degli assi: fare clic per cancellare le linee blu che indicano l'intervallo di movimento di ciascun asse. È utile fare clic su prima di ridurre o simulare la macchina utensile.
Home: fare clic per reimpostare la posizione iniziale della macchina utensile.
Collisioni: fare clic per visualizzare la finestra di dialogo Problemi di simulazione. La finestra di dialogo Problemi di simulazione visualizza qualsiasi collisione che ha luogo quando si simula un percorso utensile.
Posizione utensile: fare clic per visualizzare la finestra di dialogo Posizione utensile. Nella finestra di dialogo Posizione utensile vengono visualizzate le coordinate dell'utensile innestato nella macchina utensile.
