La scheda Ammorbidimento sulla finestra di dialogo Asse utensile, ammorbidisce qualsiasi modifica nella direzione o nella velocità dell'asse utensile. Ciò riduce al minimo le vibrazioni sulla macchina utensile.
Questa scheda è disponibile solo se si seleziona Ammorbidimento asse utensile sulla scheda Definizione. Contiene le seguenti opzioni:
Elevazione/Azimuth — Selezionare come ammorbidire l'angolo Azimuth/elevazione dell'asse utensile. Un'elevazione di
90
allinea l'utensile all'asse Z e un'elevazione di 0 significa che l'utensile è nel piano XY. Azimuth è l'angolo tra l'
asse X e la proiezione dell'utensile nel piano XY.
- Nessuno — Selezionare questa opzione per non aver alcun ammorbidimento. L'orientamento dell'asse utensile si muove quando è necessario.
- Ammorbidito — Selezionare questa opzione per attivare l'angolo dell'asse utensile per cambiare facilmente sopra alla Distanza di Ammorbidimento. Il cambio in angolo non sarà maggiore della Correzione Angolare Massima a meno che l'angolo del percorso utensile non ammorbidito varia di un valore maggiore della Correzione Angolare Massima in una distanza minore della Distanza di Ammorbidimento. In queste aree, l'angolo può cambiare di un valore maggiore della Correzione Angolare Massima per offrire un risultato morbido.
- Passo su superficie — Selezionare questa opzione per attivare l'angolo dell'asse utensile per cambiare fino alla Correzione Angolare Massima per formare passi di valore costante. Per evitare movimenti bruschi dell'asse utensile, una transizione morbida tra passi è ottenuta iniziando dalla Distanza di Ammorbidimento dalle possibili estremità dei passi adiacenti. L'utensile resta sempre in contatto con la superficie.
- Passo con giunzioni — Simile a Passo su superficie, Selezionare questa opzione per attivare l'angolo dell'asse utensile per cambiare fino alla Correzione Angolare Massima per formare passi di valore costante. In questo caso, i segmenti del percorso utensile sono divisi alla fine di ciascun passo e i movimenti di collegamento sono inseriti in modo che l'asse utensile cambi quando l'utensile non è in contatto con il modello. Questo significa che l'angolo dell'asse utensile di ciascun segmento del percorso utensile è costante.

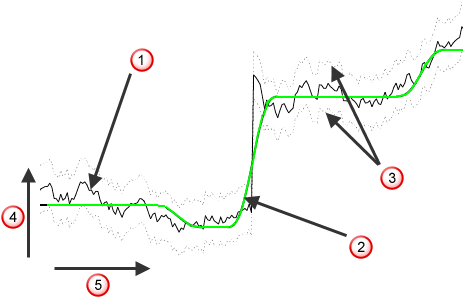

Percorso utensile originale, no ammorbidimento
Percorso utensile ammorbidito
Limiti di correzione angolare massima
Azimuth o elevazione
Distanza del percorso utensile
Correzione angolare massima — Inserire l'angolo massimo; l'asse ammorbidito può deviare da quello iniziale nella direzione di elevazione. L'angolo di correzione angolare massima viene ecceduto solo se il percorso utensile non ammorbidito si muove oltre questo valore in una distanza inferiore alla Distanza di ammorbidimento. In queste aree, l'angolo può cambiare di più della Correzione angolare massima per dare un risultato morbido.
Correzione angolare massima — Inserire l'angolo massimo di cui l'asse ammorbidito può deviare da quello iniziale nella direzione azimuth. L'angolo di correzione angolare massima viene ecceduto solo se il percorso utensile non ammorbidito si muove oltre questo valore in una distanza inferiore alla Distanza di ammorbidimento. In queste aree, l'angolo può cambiare di più della Correzione angolare massima per dare un risultato morbido.
Distanza di ammorbidimento — Inserire la distanza sopra cui ammorbidire il movimento dell'asse utensile. Quando si usa Passo su superficie o con cambi improvvisi nella direzione nel percorso utensile originale (come uno spigolo angolato a destra), si ottengono cambi rapidi di orientamento dell'asse utensile che lasciano segni di marcatura. Per evitare questo, la Distanza di ammorbidimento fonde il cambio di orientamento e offre una finitura della superficie migliore.

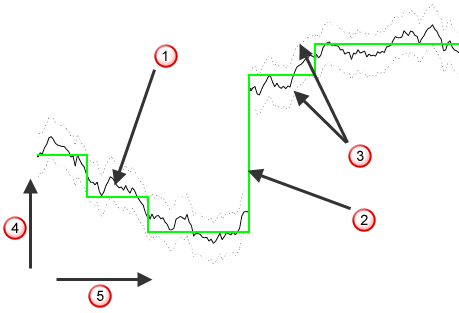

Percorso utensile originale, no ammorbidimento
Percorso utensile ammorbidito
Limiti di correzione angolare massima
Azimuth o elevazione
Distanza del percorso utensile
Configurazione asse di rotazione — Il campo di sola lettura mostra il sistema di coordinate che PowerMill usa per definire l'elevazione e l'Azimuth per l'ammorbidimento dell'asse utensile, se Ammorbidimento assi utensile è selezionato nella pagina della finestra di dialogo strategia Asse utensile o nella scheda Definizione della finestra di dialogo Asse utensile. Per specificare quale piano di lavoro usa PowerMill, selezionare un'opzione di configurazione asse di rotazione sulla pagina Macchina utensile della finestra di dialogo strategia.
