È possibile scattare:
- foto di tutti i percorsi utensile in programmi NC selezionati attualmente visualizzati:

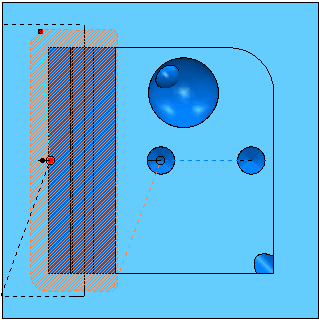

- Adattare la vista CAD del modello, a seconda delle dimensioni e dell'orientamento necessari. Se si desidera, disattivare l'ombreggiatura del modello. Assicurarsi che siano disegnati tutti i percorsi utensile necessari. Se necessario, sarà anche possibile modificare i colori dei percorsi non attivi.

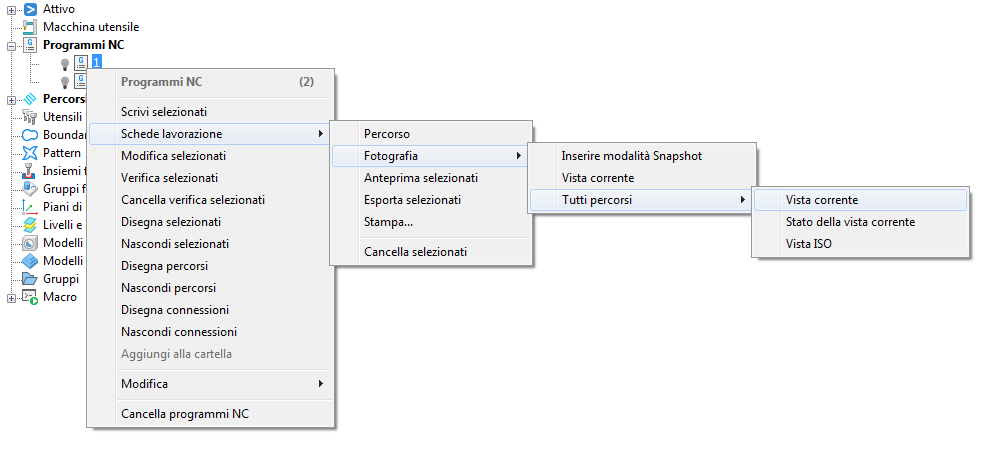

- Nell'Explorer, selezionare tutti i programmi NC richiesti e dal menu contestuale selezionare Schede Lavorazione > Fotografia > Tutti percorsi > Vista corrente.
- Per visualizzare in anteprima un'immagine, dal menu contestuale del programma NC specifico, selezionare il percorso utensile desiderato e da questo menu contestuale specifico selezionare Schede di lavorazione > Fotografia > Anteprima.
- Se non si è soddisfatti del risultato, tornare all'explorer, sistemare la vista CAD del modello e ricatturare l'immagine.
- Come impostazione predefinita, le immagini catturate verranno visualizzate nelle pagine relative ai vari percorsi utensile (ossia il template Toolpath.html). Se non esiste una fotografia, viene usato il file immagine ImagePlaceHolder.png.
- Adattare la vista CAD del modello, a seconda delle dimensioni e dell'orientamento necessari. Se si desidera, disattivare l'ombreggiatura del modello. Assicurarsi che siano disegnati tutti i percorsi utensile necessari. Se necessario, sarà anche possibile modificare i colori dei percorsi non attivi.
- foto di tutti i percorsi utensile in programmi NC selezionati senza blocchi o utensili disegnati:

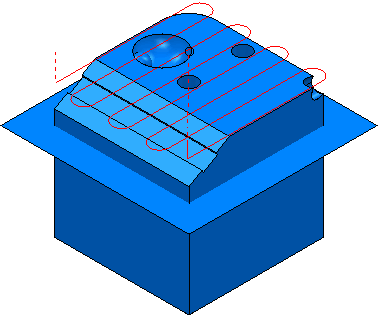

- Assicurarsi che siano disegnati tutti i percorsi utensile necessari. Se necessario, sarà anche possibile modificare i colori dei percorsi non attivi.

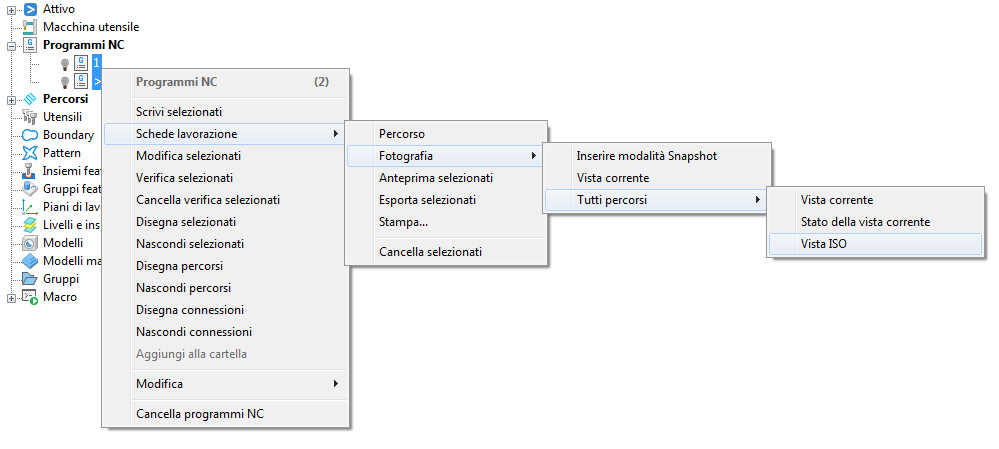

- Nell'Explorer, selezionare tutti i nomi richiesti del programma NC, e dal menu contestuale selezionare Schede di lavorazione > Fotografia > Tutti percorsi > Vista ISO.
- Come impostazione predefinita, le immagini catturate verranno visualizzate nelle pagine delle schede di lavorazione relative ai vari percorsi utensile (ossia il template Toolpath.html). Se non esiste una fotografia, viene usato il file immagine ImagePlaceHolder.png.
- Per visualizzare in anteprima un'immagine, selezionare il percorso utensile desiderato dal programma NC specifico, e dal menu contestuale specifico selezionare Schede di lavorazione > Fotografia > Anteprima.
- Assicurarsi che siano disegnati tutti i percorsi utensile necessari. Se necessario, sarà anche possibile modificare i colori dei percorsi non attivi.
Suggerimento: Ogni file percorso utensile creato ha il prefisso tp-.
