Usare l'area Ultimo svincolo in uscita distinto per specificare un ultimo movimento di svincolo in uscita diverso dai movimenti di svincolo in uscita precedenti.
Ultimo svincolo in uscita distinto — Selezionare questa opzione per specificare un ultimo movimento in uscita distinto. Questo offre una funzionalità simile all'area Svincoli in uscita, ma la applica solo all'ultimo movimento in uscita.
Questo esempio usa uno Svincolo in entrata e Svincolo in uscita del tipo Arco normale alla superficie.
Usa ultimo svincolo in uscita distinto non selezionato:

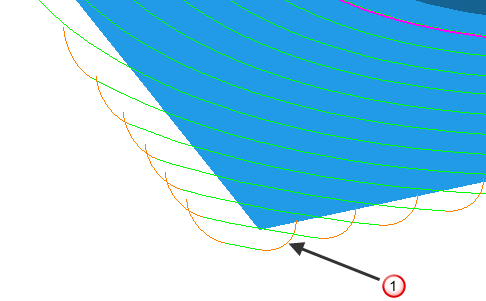

Uno Ultimo svincolo in uscitaArco normale alla superficie con una Distanza di 0 e Angolo di 90 e un Raggio di 5.
Usa primo svincolo in entrata distinto selezionato:

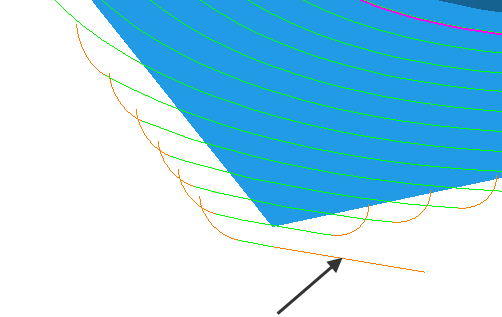

Un Ultimo svincolo in uscita di tipo Dritto con una Distanza di 20 e un Angolo di 0.
Scelta — Selezionare il tipo di movimento da usare alla fine del percorso utensile.
Movimento lineare — Inserire la distanza per estendere il movimento Ultimo svincolo in uscita dopo la fine dell'ultimo movimento di taglio. La distanza è la lunghezza del movimento tangente lineare tra l'arco e la porzione di taglio del percorso utensile.
Distanza di 0.
Uno Ultimo svincolo in uscitaArco normale alla superficie con una Distanza di 0 e Angolo di 90 e un Raggio di 5.

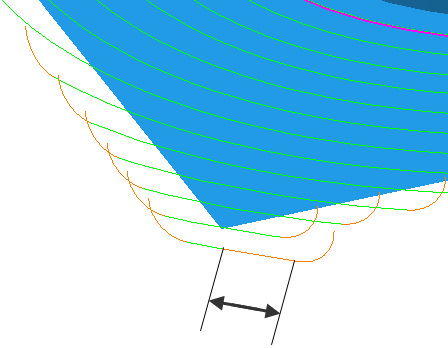

Distanza di 10.
Angolo — Inserire l'angolo del movimento Ultimo svincolo in uscita distinto più relativo all'ultimo segmento in uscita. Per gli archi, questo è l'angolo dell'arco. Per le linee, è l'orientamento relativo al movimento di taglio.
Angolo di 90
.
Uno Ultimo svincolo in uscitaArco normale alla superficie con una Distanza di 0 e Angolo di 90 e un Raggio di 5.

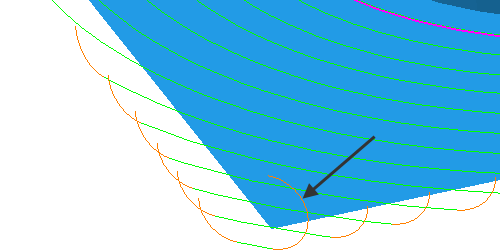

Angolo di 180.
Per un Primo svincolo in entrata di Dritto e un Angolo di 0.

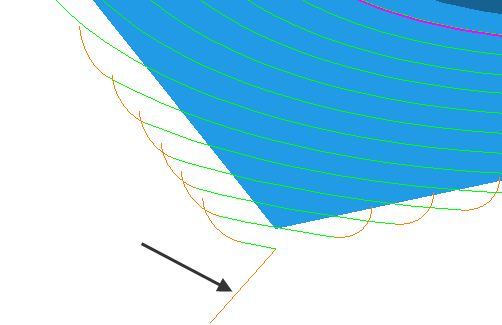

Angolo di 90.
Raggio — Inserire il raggio del movimento ad arco Ultimo svincolo in uscita distinto. Questa opzione è disponibile solo per una Scelta di Arco normale alla superficie, Arco verticale, Arco orizzontale, Arco orizzontale sinistro e Arco orizzontale destro.
Lunghezza — Inserire la lunghezza per estendere il movimento Ultimo svincolo in uscita distinto prima che inizi il movimento di taglio. Questa opzione è disponibile solo per una Scelta di Estendi movimento, Uscita orizzontale e Dritto.
Opzioni rampa — Fare clic per visualizzare la finestra di dialogo Opzioni rampa ultimo svincolo in uscita, dove è possibile specificare come l'utensile esce in rampa dal grezzo. É uguale alla finestra di dialogo Opzioni rampa svincolo in entrata, ad eccezione del fatto che non c'è una scheda 2^ scelta. É disponibile solo quando si seleziona una Scelta Rampa.
Controllo tallonamenti — Selezionare questa opzione per far sì che PowerMill verifichi tutti gli svincoli e giunzioni in modo che non ci siano tallonamenti.
— Fare clic per copiare i valori del Primo svincolo in entrata distinto nella scheda Ultimo svincolo in uscita distinto.
— Fare clic per copiare i valori dell'Ultimo svincolo in uscita distinto nella scheda Primo svincolo in entrata distinto.
