Per estrarre un curva del profilo da un modello:
- Nell'Explorer, fare clic con il tasto destro del mouse su Pattern e selezionare Modifica curva.
- Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Profilo massimo di rivoluzione.

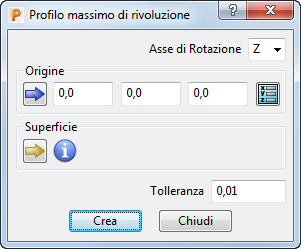

- Si apre la finestra di dialogo Profilo imbutito.
- Selezionare un'opzione dall'elenco Asse di rotazione per specificare intorno a quale asse del piano di lavoro attivo girare.
- Per cambiare la posizione dell'origine della rotazione, fare clic su Passa alla modalità posizione
nell'area Origine. - Inserire le coordinate dell'origine dell'asse di rotazione o selezionarle nella finestra grafica.
- In Superficie, fare clic su Modalità di selezione superficie
. - Selezionare le superfici nella finestra grafica da cui si vogliono creare le curve, o non selezionare nulla per usare tutte le superfici disponibili.
- Muovere il cursore sopra all'icona

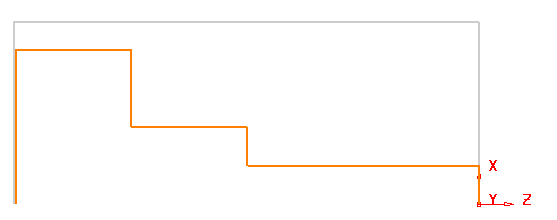

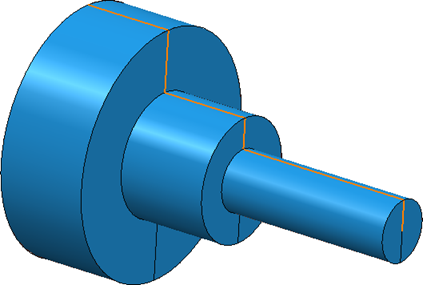

per visualizzare le informazioni in base alle quali sono selezionate le superfici. - Fare clic su Crea per creare la curva e chiudere la finestra di dialogo.
Nota: Se questo non funziona correttamente, assicurarsi che sia selezionato il piano di modifica principale corretto.
