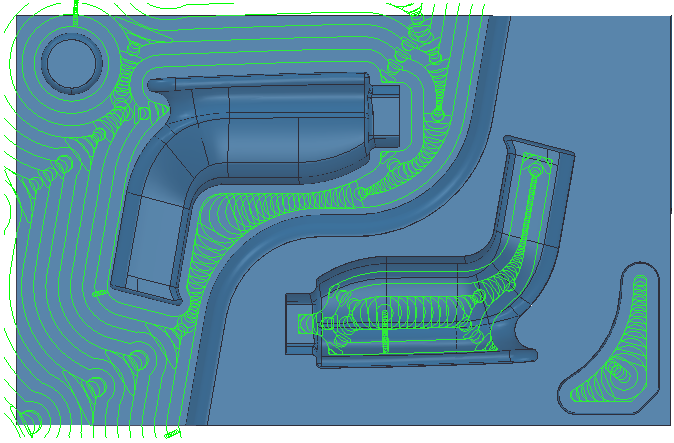

La lavorazione Vortex è una strategia di sgrossatura che rimuove rapidamente materiale da una parte 3D mentre gestisce il carico utensile. Vortex è più adatta agli utensili in metallo duro ed è usata di frequente in combinazione con il passo di taglio.
È un percorso utensile di stile offset e ha queste feature principali:
- L'angolo di impegno non supera mai di più del 15% quello creato da una linea retta tagliata con un dato passo laterale. In questo modo si elimina il carico eccessivo dell'utensile e tagli a piena larghezza. Questo permette di aumentare i tassi di avanzamento. Per altri percorsi utensile di sgrossatura, i valori di taglio si basano sui parametri di fabbrica dell'utensile di taglio di una scanalatura per garantire che l'utensile possa sostenere pieno impegno di taglio. Mentre l'utensile si avvicina all'angolo massimo di impegno per la lavorazione ottimale, il percorso utensile cambia in percorso trocoidale per evitare il sovraccarico dell'utensile.
- Se utilizzata in combinazione con MachineDNA, la macchina utensile funziona quasi sempre al tasso di avanzamento specificato. Con altri percorsi utensile di sgrossatura, la macchina utensile rallenta automaticamente mentre si avvicina ad uno spigolo e aumenta l'angolo di impegno. Vortex modifica il percorso utensile così che l'angolo di impegno dell'utensile non venga mai superato e la macchina utensile raggiunga il tasso di avanzamento specificato. L'unica volta che la macchina utensile non funziona al tasso di avanzamento specificato è quando la geometria del modello (una scanalatura o uno spigolo) è più piccola del raggio più piccolo che la macchina può usare a piena velocità.
- La lavorazione Vortex taglia con il lato dell'utensile pertanto è progettata per gli utensili in metallo duro, ma si potrebbe essere in grado di usare altri utensili.
- Poiché PowerMill controlla l'impegno dell'utensile, è possibile aumentare la profondità di taglio, riducendo al minimo il tempo di lavorazione.
- La lavorazione Vortex è spesso usata insieme al Passo di taglio per ridurre al minimo i terrazzamenti e massimizzare il tasso di rimozione.
- La sicurezza dei percorsi utensile Vortex viene automaticamente controllata.Se il percorso utensile non è sicuro, PowerMill visualizza un messaggio di avviso, altrimenti viene illustrato come sicuro (
).
Per sfruttare al massimo i vantaggi della lavorazione Vortex:
- Configurare i parametri Vortex per adattarsi a ciascuna macchina utensile. Per ulteriori informazioni, vedere MachineDNA.
- Usare il Passo di taglio per ridurre al minimo il terrazzamento provocato dall'aumentata profondità di taglio.
- Nella pagina Distribuzione punti, selezionare un'opzione Emetti tipo e Tolleranza e mantieni archi. MachineDNA gestisce la spaziatura tra i punti in modo che la macchina utensile sia in grado di sostenere il tasso di avanzamento programmato.
Con le impostazioni ottimali, la lavorazione Vortex riduce enormemente i tempo di lavorazione.
