Utilizzare la pagina Lavorazione piani per specificare come lavorare le aree piane di un modello. Questa pagina contiene le seguenti opzioni:
Lavora piani — Selezionare come identificare le aree piane sul modello. Queste opzioni determinano la posizione delle altezze Z.
- Off — Quando è selezionata questa opzione, le aree piane non sono considerate. Questa opzione disattiva il resto della finestra di dialogo.

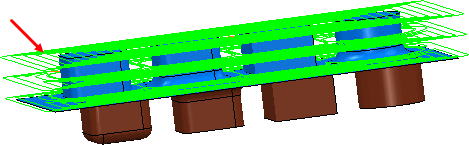

- Area: selezionare questa opzione per lavorare le aree piane singolarmente dopo la lavorazione del livello principale.

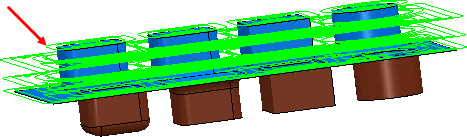

- Livello: selezionare questa opzione per lavorare tutti i livelli in cui viene rilevata un'area piana.
Sono disponibili solo le opzioni Passate multiple e Tolleranza piani quando si seleziona Livello.
Passate multiple: selezionare questa opzione per abilitare più passate verticali durante la lavorazione di aree piane.
- Numero di tagli — Inserire il numero di passate.
- Passo in Z — Inserire la distanza massima tra passate consecutive.
- Passo in Z finale: selezionare questa opzione per specificare un passo in Z distinto per la passata finale, diverso dal passo in Z normale. Per esempio, se si vuole un passo in Z generale di 3 mm con una passata finale che ha 1 mm di passo in Z. Questo risulta in un paio di passate di sgrossatura seguire da una passata di finitura.
Nota: Questa opzione è diversa dalle altezze Z definite dalle aree piane del modello nella finestra di dialogo Altezze Z di sgrossatura, in cui le altezze Z delle aree piane coincidono esattamente con le superfici piane. Sulla pagina Lavorazione piani, le altezze Z sono in offset del valore di Tolleranza.
Permetti utensile fuori dal piano — Selezionare questa opzione per permettere all'utensile di andare all'esterno dell'area piana. Questo riduce il problema di far passare l'utensile lungo un bordo netto.
Distanza di sicurezza (UDU): specifica l'approccio fuori tolleranza come percentuale del diametro utensile.
Tolleranza piani: consente di specificare la tolleranza di distanza per rilevare le superfici piane. Le superfici con un'altezza variabile oltre questo valore non vengono rilevate come superfici piane. Ciò consente di includere superfici con imperfezioni e asperità nella lavorazione di piani.
Trova aree piane sui triangoli: selezionare questa opzione per riconoscere aree piane su triangoli e superfici. Quando questa opzione è deselezionata, PowerMill non considera le parti del modello contenenti triangoli.
Ignora fori; selezionare per ignorare i fori più piccoli del valore specificato.
- Soglia (Unità Diametro Utensile): specifica i fori che verranno ignorati. Ad esempio, immettendo il valore 2, i fori grandi fino a due volte il diametro dell'utensile verranno ignorati.
Movimenti di entrata
PowerMill può avvicinarsi ad un'area piana dall'esterno o in rampa. Anche se, di norma, è preferibile per PowerMill avvicinarsi all'area piana senza rampa, ciò non è sempre possibile.
Per avvicinarsi dall'esterno del grezzo senza rampa, PowerMill:
- estende una sezione dell'area piana oltre al grezzo all'interno dell'area già lavorata e;
- riempie la sezione estesa senza movimenti di taglio.
Estendendo la sezione ad un'area già lavorata, la macchina utensile può approcciare l'area piana in uno spazio aperto. PowerMill estende solo una sezione dell'area piana se la sezione estesa:
- ha un bordo esterno a cui la macchina utensile può approcciarsi.
- non tallona il modello.
- è larga abbastanza e il profilo viene ammorbidito con successo.
- può raggiungere un'area già lavorata all'interno della distanza di un diametro utensile.
Se la sezione estesa ricade nei criteri stabiliti, PowerMill non estende l'area piana e usa invece un movimento di rampa per approcciare il percorso utensile.
