Questo esempio mostra come unire due segmenti della curva. Si presume che siano state create due curve semplici utilizzando la scheda Modifica curva.
- Fare clic sulla scheda Modifica curva > pannello Modifica > Unione > Giunzioni tangenti.
- Fare clic sulla fine della prima curva che si vuole unire.
Il cursore cambia in un magnete.
- Far scorrere il cursore del mouse sulla fine della seconda curva.

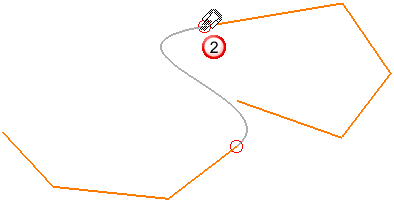

È possibile visualizzare un'anteprima del risultato.

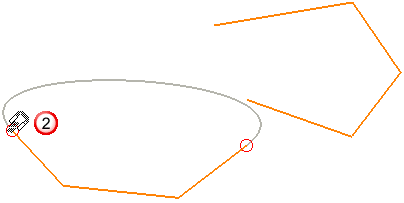

- Passare sopra ad un differente estremo della curva per osservare una diversa anteprima.
- Fare clic sulla fine della curva per creare un singolo segmento.

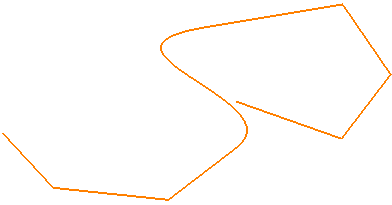

Nota: Le due curve iniziali e il segmento di giunzione vengono uniti in un'unica curva,
Nota: Se possibile la curva di giunzione sarà un arco circolare, altrimenti verrà usata una spline.
