Questa esempio mostra come modificare una curva composta formata da linee e archi. Questa opzione funziona in modo simile a modificare una linea e modificare un arco e presume che si sappia come modificare archi e linee.

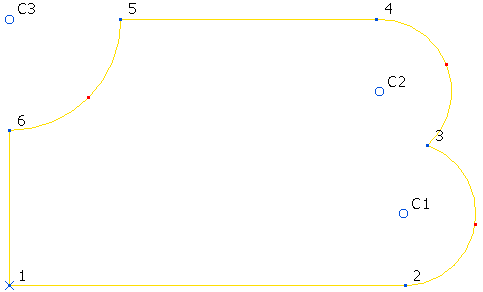

- Selezionare la curva composta per modificarla.
Se non si è in modalità di modifica curva, fare doppio clic sulla curva per modificarla.

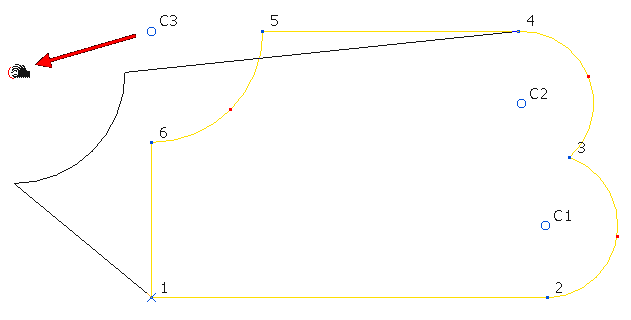

- Fare clic e trascinare il punto C3.
Il raggio dell'arco rimane uguale. In questo modo cambiano la lunghezza e l'angolo delle linee per riunirsi all'arco mosso.

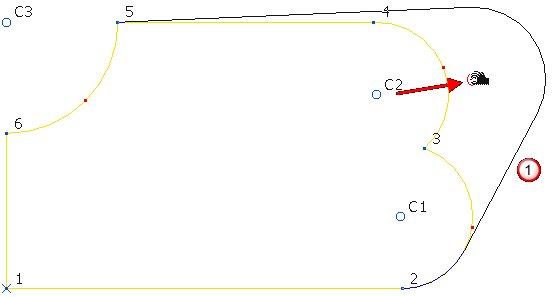

- Fare clic e trascinare il punto C2.
Se possibile, quando l'arco che è stato mosso è adiacente ad un altro arco, i due archi vengono trimmati in corrispondenza del punto di intersezione. Se non c'è alcun punto di intersezione, viene aggiunta la linea tangente
. - Fare clic e trascinare il punto rosso tra il punto 5 e 6.
Il punto centrale dell'arco resta invariato. Il raggio dell'arco cambia e le linee attaccate all'arco vengono trimmate di nuovo.

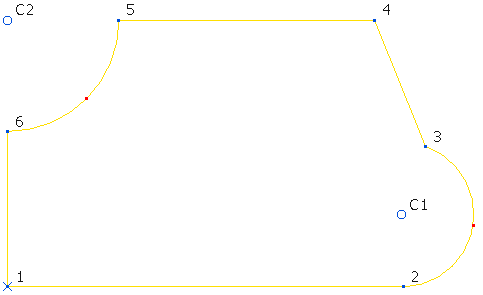

- Selezionare il punto C2 e fare clic sulla scheda Utensili curva > pannello Punti > Cancella, per eliminare l'arco.
In questo modo si sostituisce l'arco con una linea tra i punti 3 e 4 e si rinumerano gli archi (così C3 diventa C2).
In questo modo si sostituisce l'arco con una linea tra i punti 3 e 4.
- Fare clic sulla scheda Utensili curva > pannello Storico > Annulla, per tornare al passaggio 4.

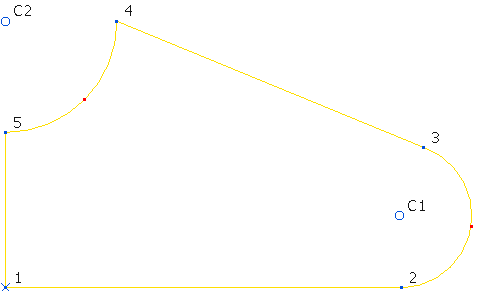

- Selezionare il punto 4 e fare clic sulla scheda Utensili curva > pannello Punti > Cancella, per eliminare l'arco.

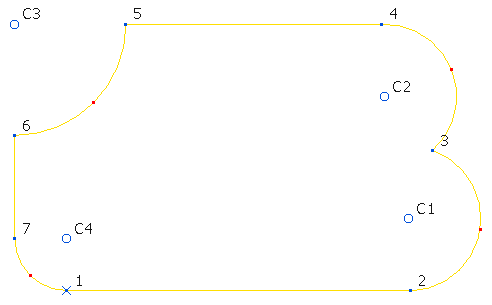

Se si ha uno spigolo raccordato:
Cancellando il raccordo (C4) il programma presume che si voglia ridurre il raggio del raccordo a 0.
