Questa scheda contiene le seguenti opzioni:
Angolo — Questa è la pendenza di limitazione misurata sul piano XY.
Elimina segmenti più piccoli di — Rimuove i segmenti che sono più corti rispetto al valore inserito in questo campo. Maggiore sarà il valore, minore sarà la frammentazione. Solitamente, questo campo dovrebbe essere impostato su un valore simile a quello della tolleranza di lavorazione.
Salva — Questo elenco a tendina ha tre opzioni:
- Ripido
- Bassa pendenza
- Entrambi:

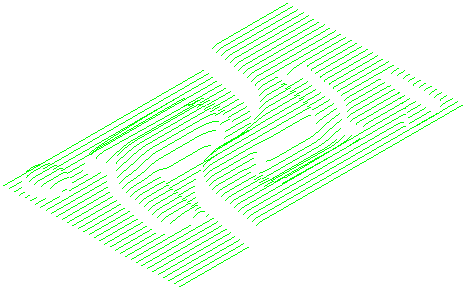

Questo esempio mostra gli effetti di dividere un percorso utensile in base all'angolo.
Sulla scheda Angolo della finestra di dialogo Divisione percorso:
- inserire un angolo di 30.
- Selezionare Salva Entrambi.
- Fare clic su Applica. I due nuovi percorsi utensile hanno lo stesso nome dell'originale ma hanno _1 e _2 aggiunti al nome originale:
- _1 contiene le porzioni ripide:
- _2 contiene le porzioni a bassa pendenza:
