Usare la finestra di dialogo Inserisci e modifica raccordo per inserire e modificare gli archi un una curva composta che contiene linee e archi.
Fare clic sulla scheda Utensili curva > pannello Segmenti > Inserisci/modifica raccordi, per visualizzare la finestra di dialogo Inserisci e modifica raccordo.
Questa finestra di dialogo contiene le seguenti opzioni:
Inserire raggio — Inserire il raggio del raccordo.
Se si seleziona un punto specifico o il centro di un arco, il raccordo viene applicato solo a quel punto o arco.
Iniziare con questa curva:

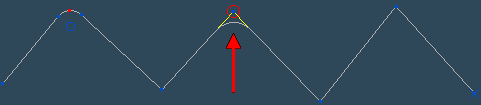

Selezionando un punto e immettendo un raggio si visualizza:
Se non si seleziona alcun punto o arco, il raccordo è applicato a:
- Qualsiasi punto che si trovi tra le due linee e qualsiasi apertura dell'arco esistente, se si seleziona la scheda Seleziona.
Iniziare con questa curva:
Inserendo un raggio nella scheda Selezionato si visualizza:

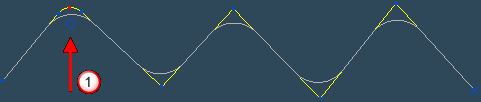

In questo modo si modifica il raccordo in
e si aggiungono raccordi in corrispondenza dei punti tra due linee. - Qualsiasi punto che abbia una discontinuità di tangenza, se si seleziona la scheda Tutte le discontinuità.
Iniziare con questa curva:
Nella scheda Tutte le discontinuità, se si inserisce un raggio si ottiene:
Il raccordo in
non viene modificato.
