Per visualizzare il menu contestuale Curva archi-linee, quando è visualizzata la scheda Modifica curva, fare clic con il tasto destro del mouse su una curva composta che contiene linee e archi.
Questo menu contiene le seguenti opzioni:
- Modifica come Bézier — Inverte la curva in spline e la modifica in curva Bézier.
- Inverti selezionati — Selezionare per invertire la direzione degli elementi selezionati.
- Cancella selezione — Selezionare per eliminare gli elementi selezionati.
- Seleziona divisi — Selezionare per spezzare i segmenti selezionati nelle singole curve usate per crearli.
- Fusione con i segmenti continui — Selezionare per unire tutti i segmenti adiacenti al segmento selezionato.
Modifica curva unisce i segmenti che uniscono il segmento selezionato (ad entrambe le estremità). Modifica curva poi unisce i segmenti che si uniscono al nuovo segmento risultante. Questo continua fino a quando sono possibili ulteriori unioni. Quando si è in presenza di curve da unire, viene scelta la curva con la differenza minore nell'angolo tangente.
- Inserisci/modifica raccordi — Fare clic per modificare i raccordi in una curva composta che contiene archi e linee. In questo modo si mantengono gli archi come archi e non li si converte in spline.
- Seleziona punti — Selezionare per visualizzare la finestra di dialogo Seleziona punti che permette di selezionare i punti che si possono poi modificare o eliminare.
- Inserisci punto — Selezionare per aggiungere un punto tra una coppia di punti selezionati.
- Inserisci punti qui — Fare clic per aggiungere un punto dove è stata selezionata la curva. Equivale a selezionare la finestra di dialogo Utensili curva > pannello Punti > Inserisci e poi selezionare la scheda Attraverso punto più vicino nella finestra di dialogo Inserisci punto nella curva.
- Cancella punti — Selezionare per eliminare il punto selezionato.
Questo esempio usa una linea continua, ma la funzionalità lavora allo stesso modo per una curva Bézier o linea-arco.
Converte questo:
In:
- Numera punti — Fare clic per numerare i punti sulla curva selezionata.
Questo esempio usa una linea continua, ma la funzionalità lavora allo stesso modo per una curva Bézier o linea-arco.
- Annulla — Selezionare per tornare alle condizioni prima dell'ultima modifica.
- Ripeti — Selezionare per ripristinare le modifiche che si sono appena annullate.
- Seleziona tutto — Fare clic per selezionare tutte le curve.
- Seleziona alternativa — Fare clic per deselezionare le curve selezionate e selezionare le curve non selezionate.
Converte questo:
in:
- Seleziona chiusi — Fare clic per selezionare tutte le curve chiuse e deselezionare le curve aperte.
- Resetta selezione — Fare clic per deselezionare le curve selezionate.

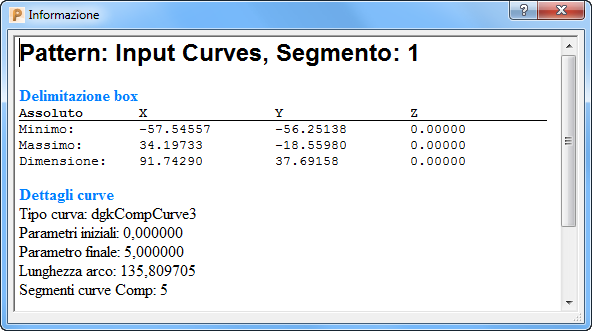

- Proprietà — Selezionare per visualizzare le estensioni, il tipo e i punti chiave della curva.
Pattern — Visualizza il nome del pattern, in questo caso le curve in entrata.
Segmento — Visualizza le proprietà del segmento. In questo caso il primo segmento.
