Questo esempio mostra come ridurre il numero di punti in una curva Bézier Iniziare con questa curva Bézier:
- Fare doppio clic sulla curva bézier per visualizzare la scheda Modifica curva.
- Fare clic sulla scheda Utensili curva > pannello Disegna > Numeri dei punti per visualizzare i punti nella curva Bézier.
- Per ridurre il numero di punti nella curva mantenendo comunque i punti 7, 8, 14, o 15, fare clic sulla scheda Utensili curva > pannello Punti > Riorienta per visualizzare la finestra di dialogo Ripunteggia la curva.
- Sulla finestra di dialogo Ripunteggia la curva:
- Fare clic su Seleziona le discontinuità.
Per selezionare punti aggiuntivi premere il tasto Shift, mentre si sta selezionando il punto successivo, o fare clic su
per usare la finestra di dialogo Selezione punto. - Inserire un Punto di inizio di 1.
- Inserire un Punto finale di 18.
- Inserire un Numero di punti nell'intervallo di 10.
- Fare clic su Accetta.

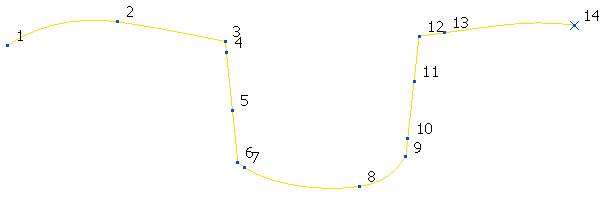

I punti originali 7, 8, 14 o 15 sono diventati i punti 3, 6, 9 e 12, ma hanno la stessa posizione e direzione di tangenza. Sebbene si sia inserito un Numero di punti nell'intervallo di 10, il numero effettivo di punti è 14, poiché ci sono 4 punti ignorati.
- Fare clic su Seleziona le discontinuità.
- Fare clic sulla scheda Modifica curva > pannello Fine > Accetta per accettare le modifiche.

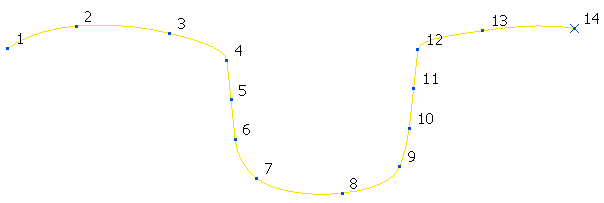

Se non si ignorano i punti in corrispondenza delle discontinuità della tangente, riducendo il numero di punti nel curva produce:
