Creare un utensile di forma

Questo esempio mostra come creare un utensile di forma.

1. Fare clic sulla scheda Home > pannello Utensile > Crea utensile > Forma.
2. Fare clic su Carica profilo utensile e navigare alla directory in cui è archiviato il profilo utensile. Per questo esempio, usare Tool_Routing.dgkdalla directory Esempi.



3. Fare clic sulla scheda Home > pannello Setup > Blocco > Blocco e creare un blocco con le dimensioni:

   Min X — 0, Max X —100

   Min Y —0, Max Y —100

   Min Z —0, Max Z —20

4. Fare clic su Accetta sulla finestra di dialogo Blocco.

   Non usare Calcola blocco.

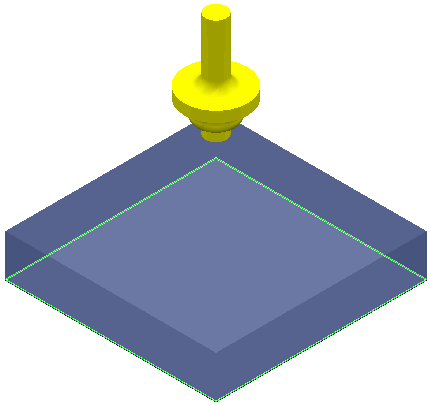

5. Fare clic sulla scheda Modello > pannello Crea > Piano > Da blocco e poi inserire un Limite Z per il piano. Per questo esempio, inserire 0.
6. Fare clic sulla scheda Pattern > pannello Crea > Pattern per creare un nuovo pattern.
7. Fare clic sulla scheda Pattern > pannello Modifica > Modello per inserire il modello nel pattern attivo.
8. Fare clic sulla scheda Home > pannello Crea percorsi utensile > Percorsi utensile per visualizzare la finestra di dialogo Selettore di strategia e selezionare la categoria di Finitura Finitura pattern.
   1. Sulla pagina Utensile, selezionare l'utensile di forma creato.
   2. Sulla pagina Finitura pattern, nell'area Curva guida, selezionare il pattern appena creato.
   3. Fare clic su Calcola.

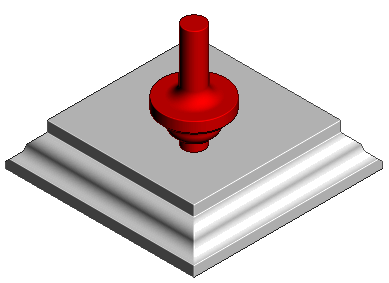

Simulare il percorso utensile per vedere gli effetti dell'utensile di forma.

1. Fare clic sulla scheda Simulazione > pannello ViewMill > Off/On per attivare ViewMill.
2. Selezionare il percorso utensile Finitura pattern creato dalla scheda Simulazione > pannello Percorso di simulazione.
3. Fare clic sulla scheda Simulazione > Controllo di simulazione > Esegui per avviare la simulazione.
