Questa scheda contiene le seguenti opzioni:
Angolo piano — Un limite dell'angolo misurato dal piano XY. Un movimento viene considerato come Piano se crea un angolo con il piano XY inferiore a questo limite.
Elimina segmenti più piccoli di — Rimuove i segmenti che sono più corti rispetto al valore inserito in questo campo. Maggiore sarà il valore, minore sarà la frammentazione. Solitamente, questo campo dovrebbe essere impostato su un valore simile a quello della tolleranza di lavorazione.
Sottrai — Ci sono tre aree che possono essere separate dall'intero percorso utensile:
- Salita — Sottrae i movimenti che tagliano in Salita, lasciando solo i movimenti in Piano o in Discesa.
- Discesa — Sottrae i movimenti che tagliano in Discesa, lasciando solo i movimenti in Piano o in Salita.
- Piano — Sottrae i movimenti che tagliano in Piano, lasciando solo i movimenti in Salita o in Discesa.
Salva — Specifica quale parte del percorso utensile tenere:
- Sottrai — Conserva la parte del percorso utensile specificata dall'opzione Sottrai .
- Rimanente — Conserva la parte del percorso utensile non specificata dall'opzione Sottrai.
- Entrambi — Mantiene entrambe le parte del percorso utensile come percorsi utensile separati.
Questo esempio mostra gli effetti della divisione di un percorso utensile in base alla direzione.

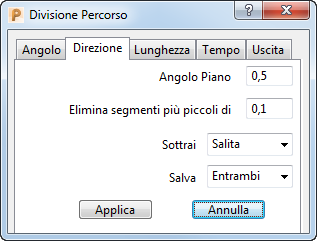

Nella finestra di dialogo Divisione percorso > Direzione:
- Immettere un Angolo piano di 0,5.
- Selezionare un'opzione Sottrai SU.
- Selezionare Salva Entrambi.
- Fare clic su Applica. I due nuovi percorsi utensile hanno lo stesso nome dell'originale ma hanno _1 e _2 aggiunti al nome originale:

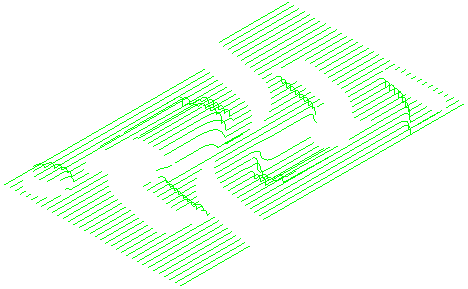

- _1 contiene la parte Rimanente (movimenti in Discesa e in Piano):

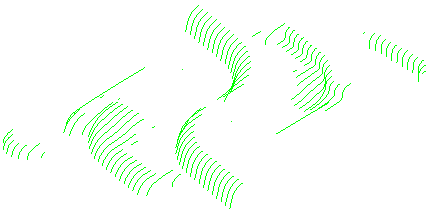

- _2 contiene la parte Sottrai (movimenti in SU):
