Esempio di riordino lungo la direzione X, uni-direzionalmente in Y (lavorazione del modello)

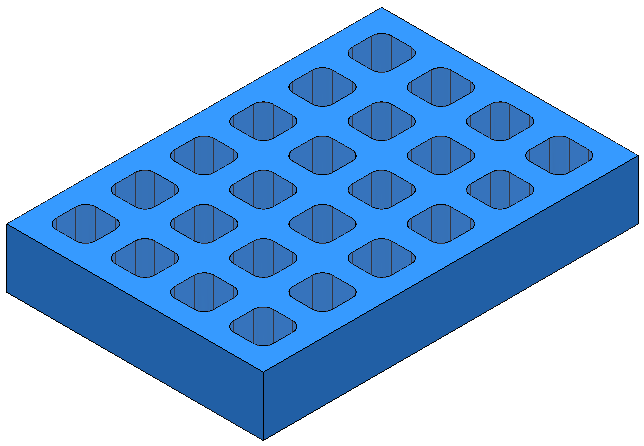

Questo esempio mostra come creare un percorso utensile di sgrossatura con l'ordine di un percorso utensile lungo l'asse X, unidirezionale in Y. Questo usa il modello 3D_Pockets.dgk nella cartella Esempi.

1. Calcolare il blocco e creare un utensile Sferico di 10 mm.
2. Fare clic sulla scheda Home > pannello Setup > Connessioni percorso utensile, per visualizzare la finestra di dialogo Connessioni percorso utensile.
3. Sulla finestra di dialogo Connessioni percorso:
   1. Selezionare la scheda Punto iniziale e finale.
   2. Per il Punto iniziale selezionare Usa Assoluto.
   3. Inserire le Coordinate 0, 0, 10.
   4. Fare clic su Accetta.
4. Fare clic sulla scheda Home > pannello Crea percorsi utensile > Percorsi per visualizzare la finestra di dialogo Selettore di strategia.
5. Dalla categoria Sgrossatura 3D, selezionare la strategia Sgrossatura da modello e fare clic su OK.
6. Sulla pagina Ordina, selezionare Livello dall'elenco Ordina per e:
   1. Cambiare il metodo Riordino in .
   2. Modificare il Nome in Offset AC _ Along X _ 1 Way Y.
   3. Fare clic su Calcola.

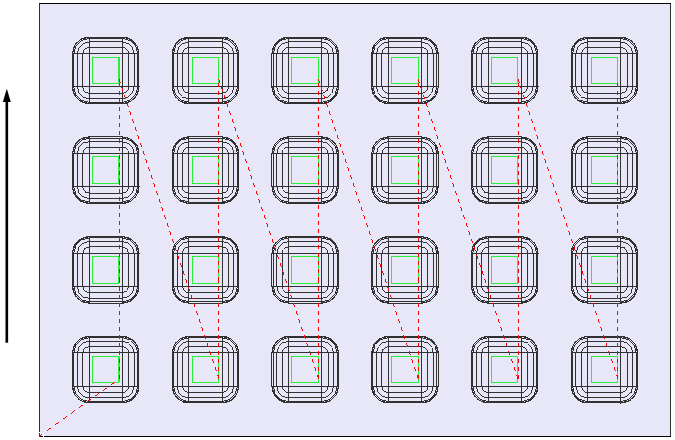

      I movimenti di giunzione mostrano l'effetto dell'opzione di ordinamento.

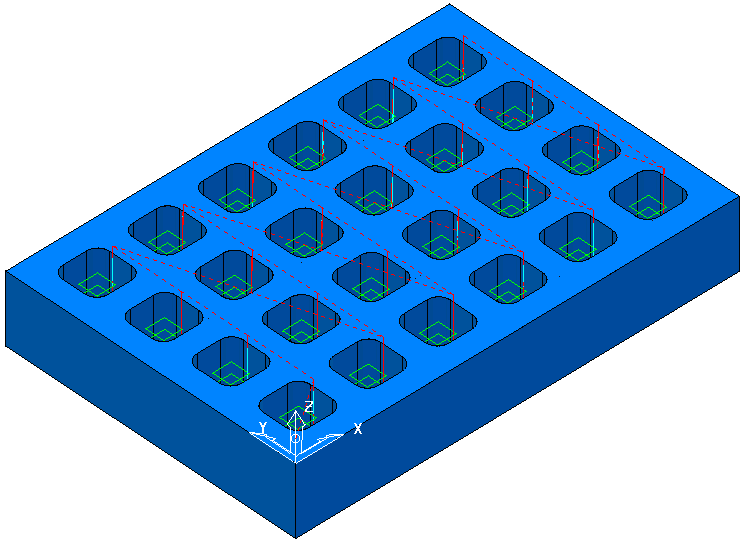

      Osservare con la vista isometrica:
