Per creare una feature tasca rettangolare:
- Fare clic sulla scheda Gruppo feature > pannello Modifica > Editor feature.
Viene creato un gruppo feature e si apre la scheda Editor feature.
- Fare clic sulla scheda Editor feature > pannello Crea feature 2D > Tasca > Rettangolare.

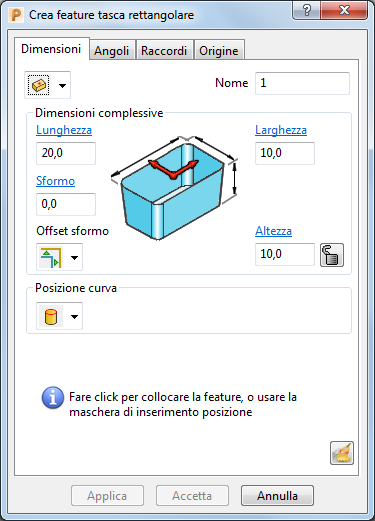

Si apre la finestra di dialogo Crea feature tasca rettangolare.
- Fare clic all'interno della finestra grafica per inserire la feature.
Questa funzionalità è disponibile solo per feature rettangolari, circolari e spianatura non delimitate. Per feature di forma libera, scanalatura e spianatura delimitata si deve selezionare una curva esistente per creare la maschera della feature.
- Inserire un Nome per la feature.
- Usare le opzioni sulla finestra di dialogo o usare le maniglie grafiche per modificare le proprietà della feature.
Le opzioni e le maniglie grafiche disponibili variano a seconda del tipo di feature che si sta creando.
- Fare clic su Accetta per creare la feature e chiudere la finestra di dialogo.
- Fare clic sulla scheda Editor feature > pannello Fine > Accetta per salvare la feature creata e chiudere la scheda Editor feature.
