Si possono creare feature e modificare i parametri usando la finestra di dialogo Crea feature. Fare clic sul pulsante di creazione della scheda Editor feature per visualizzare la finestra di dialogo Crea feature.
È possibile creare i seguenti tipi di feature:
Pannello Crea feature 2D
Tasca:
- Rettangolare
- Circolare
- Forma libera
Sporgenza:
- Rettangolare
- Circolare
- Forma libera
Scanalatura
Spianatura:
- Spianatura non delimitata
- Spianatura delimitata
Lato
Pannello Crea feature di tornitura
Profilatura
Gola:
- Gola forma libera
- Gola parametrica
Faccia di tornitura
Barenatura

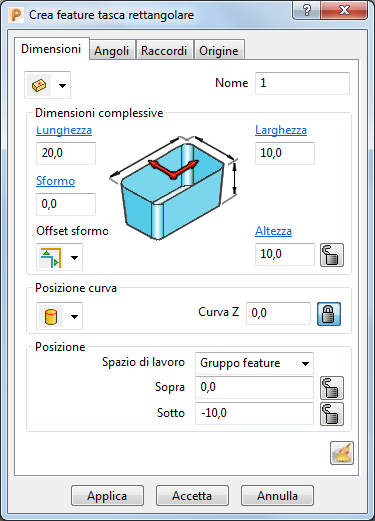

Viene visualizzata la finestra di dialogo Crea feature, in base al tipo di feature.
Usare le opzioni su ciascuna scheda per modificare i parametri della feature:
Dimensioni — Specifica le proprietà fisiche di una feature.
Spigoli — Specifica i raggi dello spigolo di una feature.
Raccordi — Specifica le proprietà del raccordo o dello smusso di una feature.
Origine — Specifica la posizione dell'origine della feature.
