Utilizzare le seguenti opzioni nella scheda Controllo dinamico della macchina > pannello Disegna > menu Visualizza, per disegnare gli elementi del percorso utensile:
- Movimenti di taglio — Disegna i movimenti di taglio del percorso utensile per il percorso utensile attivo.
Percorso utensile con movimenti di taglio, svincoli e giunzioni disegnati:
Movimenti di taglio del percorso utensile non disegnati:
Gli svincoli e le giunzioni del percorso utensile sono disegnati. Non disegnare i movimenti di taglio è utile quando si cerca di visualizzare gli svincoli del percorso utensile.
- Giunzioni — Disegna le giunzioni per il percorso utensile attivo.
Percorso utensile con movimenti di taglio, svincoli e giunzioni disegnati:
Giunzioni del percorso utensile non disegnate:
Non disegnare i collegamenti è utile quando si cerca di visualizzare gli svincoli del percorso utensile.
- Svincoli — Disegna gli svincoli del percorso utensile per il percorso utensile attivo.
Movimenti di taglio e svincoli del percorso utensile disegnati ma giunzioni non disegnate:
Giunzioni del percorso utensile non disegnate:
Gli svincoli del percorso utensile non sono disegnati, ma i movimenti di taglio sono disegnati. Non disegnare i movimenti di taglio è utile quando si cerca di visualizzare gli svincoli del percorso utensile.
- Normali di orientamento — Disegna il vettore di orientamento dell'utensile.
Se si combina tutto ciò con la simulazione del percorso utensile (utilizzando Simula dall'inizio sul menu del percorso utensile specifico),
viene visualizzato l'orientamento dell'utensile.
Questo si dimostra utile per vedere l'orientamento del contatto dell'utensile durante l'utilizzo di una macchina a testa asimmetrica.
- Assi utensile — Disegna l'asse dell'utensile in corrispondenza di ciascun punto del percorso utensile in modo da poter visualizzare l'orientamento dell'utensile che cambia:
- Normali di contatto — Disegna le normali di contatto del percorso utensile in rosso in ciascun punto del percorso utensile.
Questa opzione è disponibile solo se si seleziona Normali di contatto nella finestra di dialogo Distribuzione punti
. Le normali di contatto sono i vettori I, J, K. - Punti — Disegna ciascun punto del percorso utensile per il percorso utensile attivo in rosso e disegna i centro dell'arco in blu. Questi vengono utilizzati per visualizzare la densità dei punti.
- Traccia di contatto — Disegna la traccia dei punti di contatto del percorso utensile in rosso.
Questa opzione è disponibile solo se si seleziona Normali di contatto nella finestra di dialogo Distribuzione punti
. Le normali di contatto sono i vettori I, J, K.

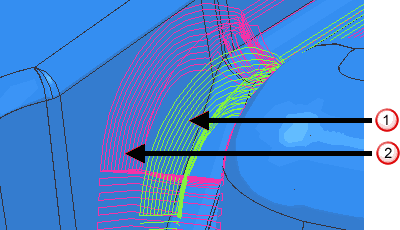

La traccia del percorso utensile standard in verde.
La traccia del punto di contatto del percorso utensile in rosso.
