Usare la scheda Curva paletta singola per:
- specificare le curve iniziale, finale ed intermedia che racchiudono l'area che si vuole lavorare.
- aggiungere le proprietà di lavorazione alle curve specificate.
Per visualizzare la scheda Curva paletta singola, fare clic su Seleziona curve
sulla pagina della strategia Finitura paletta singola. Questa scheda contiene le seguenti opzioni:
Pannello Definizione

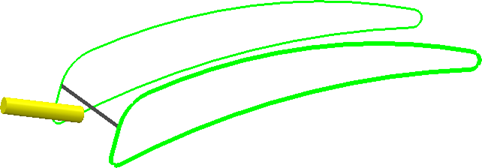

- Curva iniziale — Selezionare una curva chiusa dove si vuole che inizi la lavorazione.
- Fine curva — Selezionare una curva chiusa dove si vuole che finisce la lavorazione.
- Curva di giunzione — Selezionare una curva aperta che unisca le curve iniziale e finale. Questa curva definisce il punto iniziale di ciascun segmento del percorso utensile e deve connettere le curve iniziale e finale.

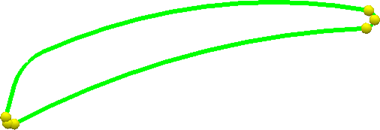

Suggerimento: Per ridurre al minimo la probabilità di lasciare marcature sul componente lavorato, la curva di giunzione dovrebbe essere posta in corrispondenza del bordo iniziale o finale della paletta. - Punto iniziale — Se non esiste alcuna curva di giunzione da selezionare, fare clic su Punto iniziale per definire il punto iniziale della curva.
Nota: Per selezionare un punto iniziale, si deve avere un utensile valido per la strategia, con un diametro maggiore di zero.
Pannello Modifica

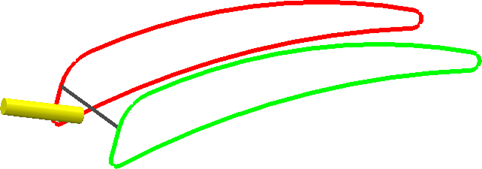

- Scambia curve guida — Inverte la curva guida iniziale e finale.

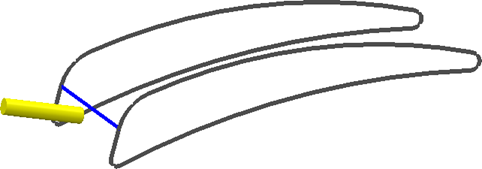

- Inverti la direzione di taglio — Cambia la direzione di taglio da fresatura discorde a concorde o da concorde a discorde.

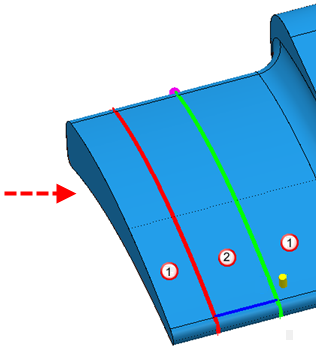

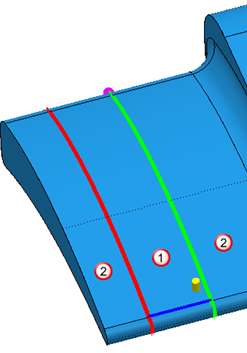

- Inverti l'area di lavorazione — Alterna il lato della curva lavorata. Per esempio, fare clic per attivare la creazione dei percorsi utensile dall'area tra due curve, all'area all'esterno delle due curve. Viene visualizzato un utensile per indicare quale lato delle curve è lavorato.
Area in cui vengono creati i percorsi utensile.
Area in cui non vengono creati i percorsi utensile.
L'utensile è visualizzato nell'area di lavorazione.
Pannello Stato
- Definizione curva — Far scorrere il cursore del mouse per visualizzare le informazioni di definizione della curva.
Pannello di finitura
- Accetta — Fare clic per accettare e mantenere le modifiche.
- Annulla — Fare clic per eliminare le modifiche.
