Esempio di boundary definita dall'utente

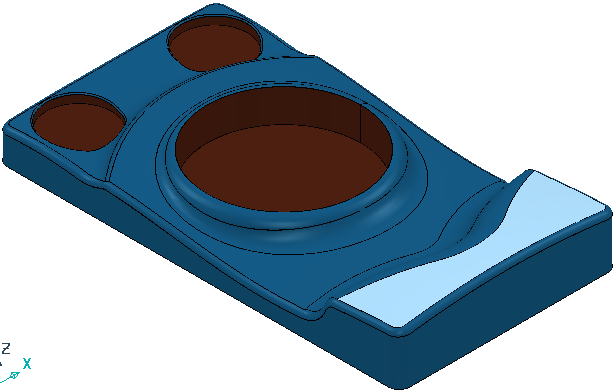

Questo esempio mostra come creare una boundary su una superficie. Usa Speaker.dgk nella cartella Esempi.

1. Selezionare la superficie da cui si desidera creare la boundary.



2. Fare clic sulla scheda Boundary > pannello Modifica > Modifica curva per visualizzare la scheda Modifica curva.
3. Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Composta, per visualizzare la barra degli strumenti Crea curva composta.

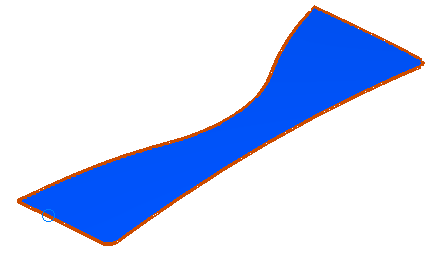

4. Selezionare il bordo della superficie.

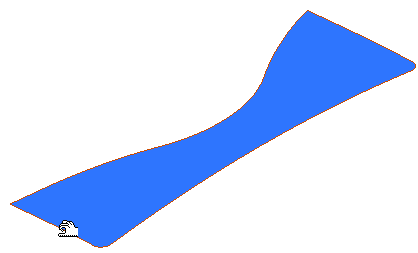

5. Abbozzare la curva intorno alla boundary della superficie.



6. Fare clic sul pulsante (ora evidenziato) nella barra degli strumenti Crea curva composta per salvare la curva boundary.
7. Fare clic su sulla barra degli strumenti Crea curva composta per salvare le curve create e chiudere la barra degli strumenti.
8. Fare clic sulla scheda Modifica curva > pannello Fine > Accetta per salvare le modifiche.

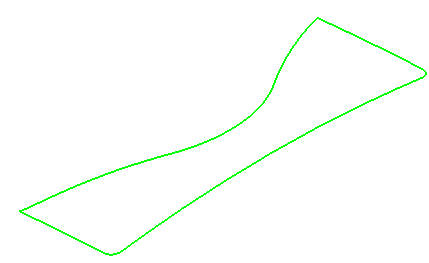

   La curva boundary viene visualizzata in PowerMill. Se non è possibile vederla, non disegnare la vista wireframe e ombreggiata facendo clic su:

   • Scheda Vista > pannello Aspetto > Ombreggia > Piano.
   • Scheda Vista > pannello Aspetto > Wireframe.



Nota: Questa boundary può quindi essere utilizzata come qualsiasi altra boundary per agevolare la creazione dei percorsi utensile.
