Usare la pagina Finitura spigoli per creare un percorso utensile a traccia multipla per pulire gli spigoli tra superfici non tangenti.
Output —Selezionare quali porzioni del percorso utensile si vuole generare.
- Ripido — Consente di ottenere la porzione del percorso utensile che rende un angolo di almeno l'Angolo di soglia orizzontale.
- Bassa Pendenza — Consente di ottenere la porzione del percorso utensile che rende un angolo corrispondente al massimo all'Angolo di soglia orizzontale.
- Entrambi — Consente di ottenere entrambe le porzioni Ripido e Bassa Pendenza.
Strategia — Selezionare come generare il percorso utensile sulle linee di traccia. In questo modo si specifica se il percorso utensile segue le linee di traccia o taglia attraverso.

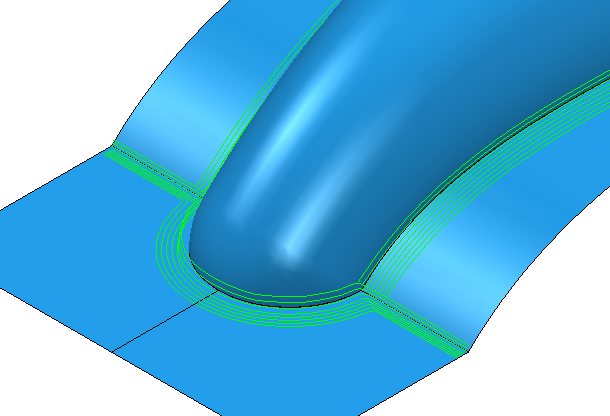

- Lungo — Selezionare questa opzione per creare un percorso utensile spigolo che segue le linee di traccia. Questo è il metodo migliore per le regioni a bassa pendenza.

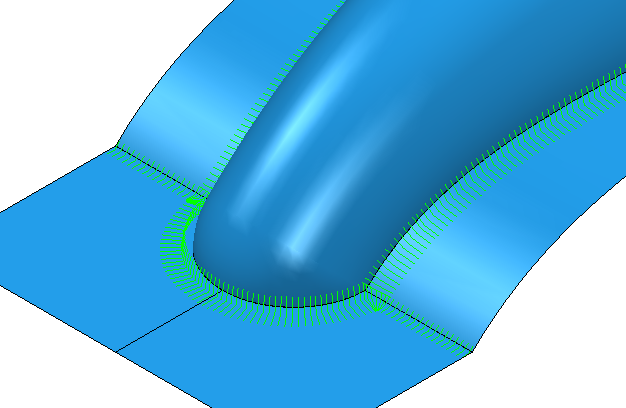

- Unisci — Selezionare questa opzione per creare un percorso utensile spigolo che attraversa le linee traccia. Questo è il metodo migliore per le zone ripide.
- Automatico - crea un percorso utensile spigolo che produce unioni sulle zone ripide e passate lunghe sulle zone a bassa pendenza.
Angolo di soglia — Immettere un angolo, dal piano orizzontale, di cui le porzioni Ripido e Bassa Pendenza vengano divise quando si seleziona un Output di tipo Ripido o Bassa Pendenza.
Cresta — Inserire l'altezza di cresta. PowerMill calcola il passo laterale tra le passate dell'utensile usando la geometria dell'utensile e questa altezza di cresta.
Massime passate —Usare queste impostazioni per determinare il numero di passate che si vuole creare. Selezionare Massime passate e poi inserire il numero di passate che si vuole nel campo successivo.
Percorso utensile Lungo lo spigolo senza alcuna restrizione al numero di passate.
Se si seleziona Massime passate e si immette il numero di passate desiderato (in questo caso 2).
Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.
Direzione di taglio — Selezionare la tecnologia di fresatura.
Selezionare una Direzione di taglio dalle seguenti:
- Concorde — Selezionare per creare i percorsi usando solo la fresatura concorde, dove possibile. L'utensile si trova alla sinistra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
- Convenzionale — Selezionare per creare i percorsi usando solo la fresatura convenzionale o verso l'alto, dove possibile. L'utensile si trova alla destra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
- Qualsiasi — Selezionare per creare i percorsi usando sia la fresatura convenzionale che quella concorde. Questo minimizza le alzate dell'utensile e il suo viaggio.
Sovrametallo — Inserire la quantità di materiale da lasciare sulla parte. Fare clic sul pulsante Sovrametallo
per separare la casella Sovrametallo in Sovrametallo radiale
Sovrametallo assiale
. Utilizzare per specificare valori distinti di Sovrametallo radiale e Sovrametallo assiale come valori indipendenti. I valori distinti di Sovrametallo radiale e Sovrametallo assiale sono utili per le parti ortogonali. È possibile utilizzare sovrametallo indipendente su parti con pareti inclinate, sebbene sia più difficile predirne i risultati.
Sovrametallo radiale — Inserire l'offset radiale dell'utensile. Quando si lavora a 2,5 o 3 assi, un valore positivo lascia materiale sulle pareti verticali.
Sovrametallo assiale — Inserire l'offset dell'utensile, nella sola direzione dell'asse utensile. Quando si sta lavorando a 2,5 assi o a 3 assi, un valore positivo lascia materiale sulle facce orizzontali.
Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente che consente di specificare il sovrametallo di diverse superfici.
