Esempio - Modalità di lavorazione

Questo esempio mostra come evitare staffaggi quando si stanno creando i percorsi utensile.

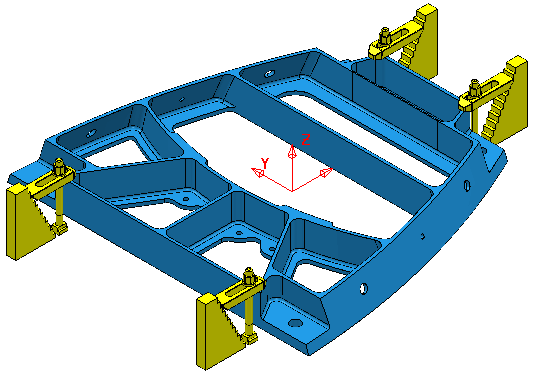

1. Selezionare tutte le superfici che formano gli staffaggi.



2. Fare clic sulla scheda Home > pannello Setup > Sovrametallo, per visualizzare la finestra di dialogo Preferenze sovrametallo.
3. Selezionare il gruppo sovrametallo in cima all'elenco.
   1. Dall'elenco Modalità lavorazione selezionare Collisione.
   2. Fare clic sul pulsante Acquisisci componenti.
   3. Fare clic su Applica.

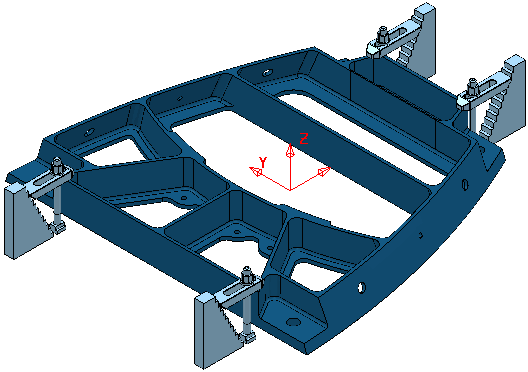

4. Per generare una rappresentazione grafica dei risultati, fare clic sulla scheda Vista > pannello Aspetto > Ombreggiatura > Modalità di lavorazione boundary.



Tutti i percorsi utensile creati per questa parte evitano gli staffaggi. Gli staffaggi vengono individuati e non saranno lavorati.
