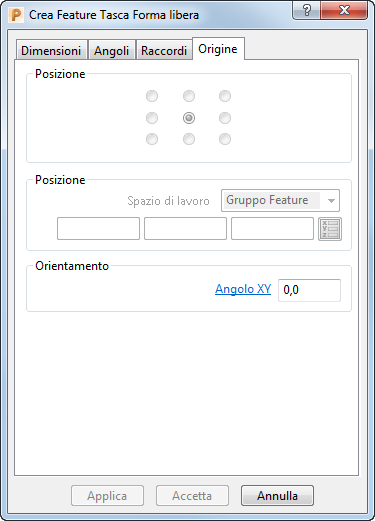

Usare la scheda Origine della finestra di dialogo Crea feature per specificare le proprietà dell'origine della feature.
Posizione — Selezionare un'opzione per posizionare l'origine della feature.
La posizione dell'area è leggermente diversa per le feature 2D e le feature di tornitura.
lavorazioni 2D
Feature Tornitura
lavorazioni 2D

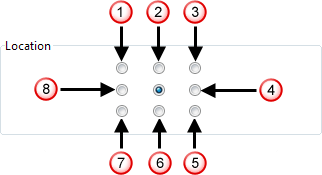

Specificare la posizione dell'origine della feature in relazione alla curva del profilo della feature:
Angolo superiore sinistro
Metà del bordo superiore
Angolo superiore destro
Metà del bordo destro
Angolo inferiore destro
Metà del bordo inferiore
Angolo inferiore sinistro
Metà del bordo sinistro
Feature Tornitura
Specificare la posizione dell'origine della feature in relazione alla curva di profilo della feature:
Bordo sinistro
Centro
Bordo destro
Posizione - Selezionare uno Spazio di lavoro e inserire le coordinate della feature per posizionare la feature in relazione allo spazio di lavoro selezionato.
- Spazio di lavoro — Posizionare la feature relativamente al sistema di coordinate del Gruppo feature o Assoluto.
— Fare clic per inserire le coordinate usando la finestra di dialogo Posizione.
Orientamento — Inserire un angolo XY per orientare la feature nel piano XY rispetto all'asse X.
Angolo XY = 0:
Angolo XY = 45:
