Esempio di creazione di sezione piana

Per creare una sezione piana:

1. Assicurarsi che Cursore Intelligente sia abilitato.
2. Visualizzare la finestra di dialogo Sezione piana:
   1. Nell'Explorer, fare clic con il tasto destro su un pattern o boundary specifici.
   2. Selezionare Modifica curva. Viene visualizzata la scheda Modifica curva.
   3. Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Sezione piana. Si apre la finestra di dialogo Sezione piana. La posizione del punto di origine viene visualizzata sul modello e il cursore assume la forma .

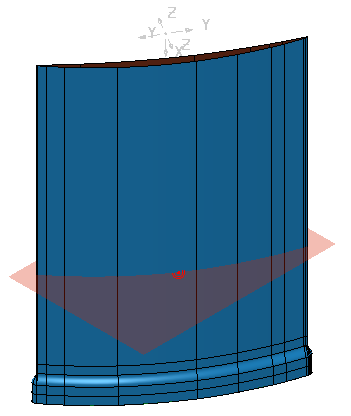

3. Fare clic sul modello per definire un punto attraverso cui passa il piano di divisione. L'orientamento è determinato usando il piano di modifica principale del piano di lavoro attivo.

   Vengono visualizzate le coordinate della curva nell'area Origine della finestra di dialogo Sezione piana. Deve essere attivato ilCursore intelligente perché la selezione dell'origine funzioni tramite cursore.



4. Per selezionare una superficie:
   1. Fare clic su per passare alla modalità di selezione superficie. Il cursore appare così .

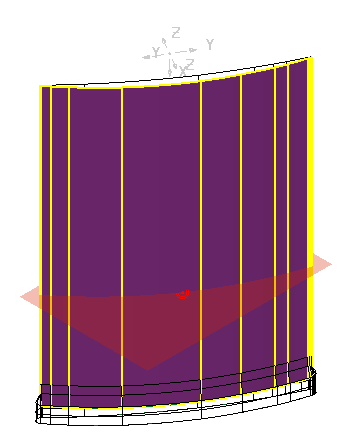

   2. Selezionare la superficie sul modello. La superficie selezionata diventa viola.



5. Inserire:
   1. Una Tolleranza di 0,01.
   2. Una Tolleranza di unione superficie di 10,0.

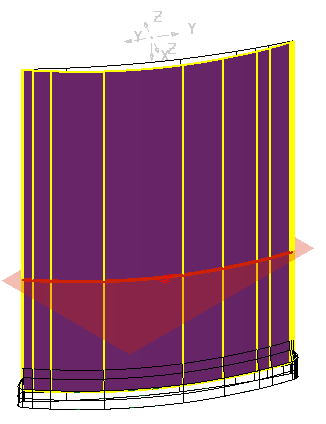

6. Fare clic suAnteprima. Viene visualizzata un'anteprima della curva come una linea rossa, spessa sul modello.



7. Fare clic su Crea. I segmenti vengono aggiunti al pattern.

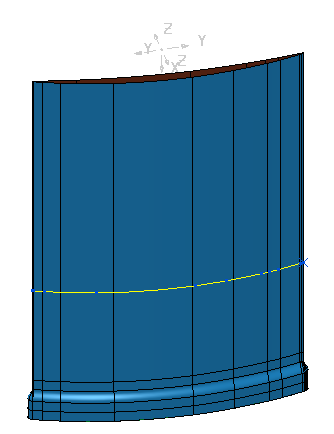

8. Fare clic su Chiudi per chiudere la finestra di dialogo. Viene visualizzata la curva sul modello.
