Usare la pagina Entrata per far entrare l'utensile di taglio nel grezzo in modo controllato. L'opzione Rampa è un'estensione a 5 assi del percorso utensile principale e mantiene l'asse utensile lungo o perpendicolare. Poiché il movimento Rampaè creato come parte del calcolo del percorso utensile principale, non può essere modificato senza ricalcolare il percorso utensile. Questo è in contrasto con la funzionalità delle altre opzioni Rampa all'interno di PowerMill, per esempio, nella finestra di dialogo Connessioni percorso utensile.
Le opzioni rampa sono visualizzate sulla pagina Entrata della strategia Finitura paletta singola.
- Rampa — Selezionare per poter modificare le opzioni rampa.
- Altezza — Inserire l'altezza al di sopra del segmento del percorso utensile a cui inizia la rampa. Questa è misurata relativamente all'asse utensile.
- Tipo di passo in rampa — Selezionare Usa passo in Z o Usa angolo.
- Se si seleziona Usa passo in Z inserire il valore nel campo Passo in Z.
- Se si seleziona Usa angolo, inserire il valore nel campo Angolo o fare clic su Angolo per visualizzare la scheda Strumenti di misura.
- Passo in Z — Inserire la distanza tra diversi livelli di lavorazione. Questa opzione è disponibile solo se si seleziona il Tipo di passo rampa Usa passo in Z.

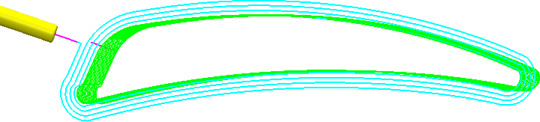

Ad esempio, inserendo un'Altezza di 20 e un Passo in Z di 5:

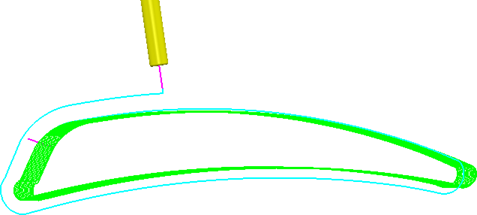

Ad esempio, inserendo un'Altezza di 20 e un Passo in Z di 20:
- Angolo — Inserire l'angolo con cui la rampa entra nel materiale o fare clic su Angolo per visualizzare la scheda Strumenti di misura. Questa opzione è disponibile solo se si seleziona Tipo di passo rampa Angolo.

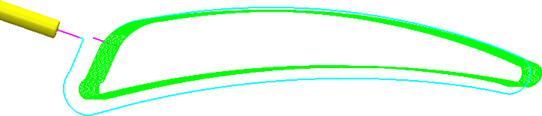

Ad esempio, inserendo un'Altezza di 20 e un Angolo di 5:
Inserendo un'Altezza di 20 e un Angolo di 1:
