Creare una pinza utensile (EX)

Questo esempio illustra la creazione di una pinza per un utensile specifico.

1. Dal menu contestuale specifico del percorso utensile, selezionare Impostazioni.
2. Selezionare la scheda Pinza sulla finestra di dialogo Utensile.
3. Fare clic sul pulsante Aggiungi componente per aggiungere la prima porzione della pinza utensile.
4. Inserire i seguenti valori nell'area Dimensioni della scheda Pinza.
   1. Diametro superiore - 60
   2. Diametro inferiore -30
   3. Lunghezza - 50
   4. Sbalzo - 85
5. Fare clic sul pulsante Aggiungi componente per aggiungere la seconda porzione della pinza utensile.
6. Inserire i seguenti valori nell'area Dimensioni.
   1. Diametro superiore — 60
   2. Diametro inferiore — 60
   3. Lunghezza - 40
7. Fare clic sul pulsante Aggiungi componente per aggiungere la terza porzione della pinza utensile.

   Assicurarsi che sia selezionata la seconda porzione della pinza utensile nell'area Componenti (rappresentata da un componente rosa chiaro) prima di aggiungere la terza porzione. Altrimenti, il componente successivo è aggiunto sotto invece che sopra ad essa.

8. Inserire i seguenti valori nell'area Dimensioni.
   1. Diametro superiore - 110
   2. Diametro inferiore — 60
   3. Lunghezza - 50
9. Fare clic sul pulsante Aggiungi componente per aggiungere la quarta porzione della pinza utensile.

   Assicurarsi che sia selezionata la terza porzione della pinza utensile nell'area Componenti (rappresentata da un componente rosa chiaro) prima di aggiungere la quarta porzione. Altrimenti, il componente successivo è aggiunto sotto invece che sopra ad essa.

10. Inserire i seguenti valori nell'area Dimensioni della scheda Pinza.
    1. Diametro superiore - 110
    2. Diametro inferiore — 110
    3. Lunghezza - 50

    Per modificare componenti specifiche della pinza, nell'area Componenti selezionare la porzione della pinza che si desidera modificare. La porzione selezionata diventa rosa chiaro e i valori sono visualizzati nell'area Dimensioni per la modifica. Per eliminare un componente specifico della pinza, nell'area Componenti, selezionare il componente della pinza che si vuole eliminare e fare clic sul pulsante Rimuovi componente pinza .

11. Fare clic su Chiudi.

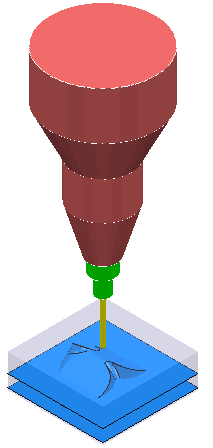

    Utensile, gambo e pinza dell'utensile sono visualizzati nella finestra grafica:
