Per creare fori da normali di contatto

É possibile creare i fori normali al punto di contatto dei punti del pattern. Questo esempio usa il modello powerdrill.dgk nella cartella Esempi.

1. Creare un pattern semplice, in questo caso una linea continua con due intervalli.

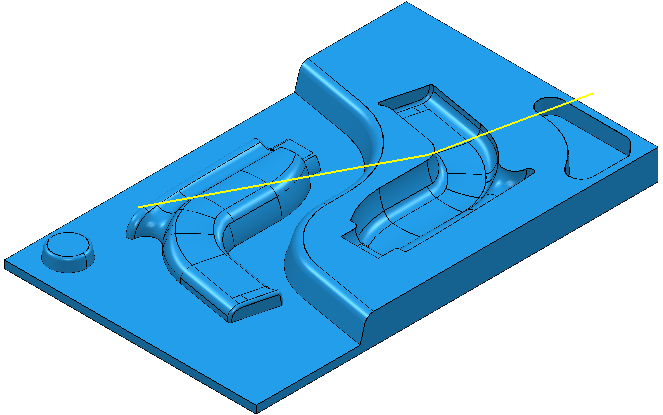

2. Selezionare il pattern. Il pattern selezionato è giallo.
3. Fare clic sulla scheda Insieme feature foro > pannello Fori > Crea, per visualizzare la finestra di dialogo Crea fori
   1. Selezionare Crea da Normali.
   2. Inserire un Diametro superiore di 20.

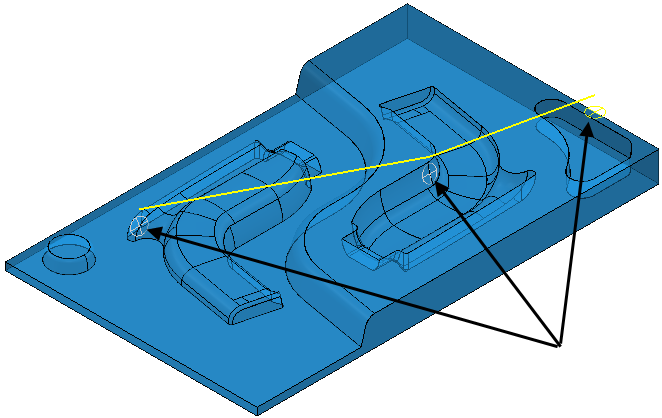

   3. Fare clic su Applica per creare il foro alla fine di ogni intervallo del pattern. I fori sono normali al modello in quel punto.

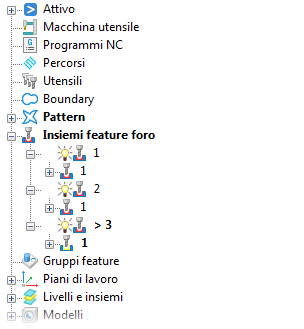

   Se si guarda nell'explorer, è possibile vedere i fori che sono appena stati creati.
