Usare la finestra di dialogo Crea fori per creare fori.
Fare clic sulla scheda Insieme di feature foro > pannello Fori > Crea, per visualizzare la finestra di dialogo Crea fori.
Questa finestra di dialogo contiene le seguenti opzioni:
Nome radice — Inserire il nome per il foro. Ciascun foro ha il nome radice seguito da un numero. Se non c'è alcun nome radice il foro ha solo un numero.
Crea da - Selezionare come riconoscere i fori:
- Punti — Selezionare per creare i fori nel pattern. Tali punti definiscono il centro del foro.
- Cerchi — Selezionare per creare i fori dal cerchio nel modello.
- Modello — Selezionare per creare fori da fori nel modello.
- Coppie — Selezionare per creare fori da coppie di cerchi nel modello.
- Curve — Selezionare per creare fori da qualsiasi curva nel modello che può essere appiattita in un cerchio nel piano di lavoro dato.
- Linee — Selezionare per creare fori da linee nel pattern. Queste linee definiscono la parte superiore, inferiore e l'asse di un foro.
- Affondamenti — Selezionare per creare fori da movimenti d'affondo del percorso utensile attivo.
- Normali — Selezionare per creare fori dai movimenti normali di contatto del percorso utensile attivo.
Se si seleziona Crea da Modello le opzioni della finestra di dialogo sono diverse. Per ulteriori informazioni, vedere Crea fori > finestra di dialogo Da modello.
- Fare clic per visualizzare Modifica curva.
- Fare clic per visualizzare la pagina Creazione fori della finestra di dialogo Opzioni .
Definisci la parte superiore con - Queste opzioni determinano l'altezza in cima al foro:
- Assoluto — Selezionare per definire la parte superiore come altezza assoluta Z.
- Altezza dal fondo — Selezionare per definire la parte superiore come distanza dal fondo del foro.
- Z max della curva — Selezionare per definire la parte superiore come altezza massima Z della curva selezionata, posizione
. - Z min della curva — Selezionare per definire la parte superiore come altezza minima Z della curva selezionata, posizione
.
Z massima Z minima - Centro della curva — Selezionare per definire la parte superiore come metà tra fondo e parte superiore della curva (a metà tra e ).
- Parte superiore del blocco — Selezionare per definire la parte superiore come l'altezza della parte superiore del blocco.
- Inizio linea — Selezionare per definire la parte superiore come inizio della linea.
- Questa opzione è disponibile solo se si seleziona Crea da Linee.
— Inserire l'altezza della parte superiore della feature foro.
É disponibile solo se si ha Crea da Punti, Cerchi, Curve o Linee.
Definisci la parte inferiore con - Queste opzioni determinano l'altezza della parte inferiore del foro:
- Assoluto ̵— Selezionare per definire il fondo come altezza assoluta Z.
- Profondità dalla parte superiore — Selezionare per defnire il fondo come distanza dalla parte superiore del foro.
- Z max della curva — Selezionare per definire il fondo come altezza massima Z della curva selezionata, posizione .
- Z min della curva — Selezionare per definire il fondo come altezza minima Z della curva selezionata, posizione . Z massima Z minima
- Centro della curva — Selezionare per definire il fondo come metà tra parte superiore e fondo della curva. A metà tra e .
- Fondo del blocco — Selezionare per definire il fono come l'altezza del fondo del blocco.
- Fine linea — Selezionare per definire il fondo come la fne della linea.
Questa opzione è disponibile solo se si seleziona Crea da Linee.
- — Inserire l'altezza del fondo del foro.
É disponibile solo se si ha Crea da Punti, Cerchi, Curve, Linee o Normali.
Diametro superiore — Inserire il diametro superiore del foro.
Il Diametro superiore è uguale al Diametro inferiore a meno che il foro abbia un Angolo di sformo.
È disponibile solo se si è scelto Crea da Linee o Normale
Angolo di sformo — Inserire l'angolo di sformo del foro. Un valore 0 determina un foro senza angolo di sformo.
Angolo di sformo di 0:
Angolo di sformo di 10:
É disponibile solo se si ha Usa Linee, o Normale.
Raggruppa i fori per asse — Quando selezionato, ordina i fori in insiemi di feature foro in base al piano di lavoro. In questo caso, la macchina utensile deve avere una capacità di foratura a 3+2 assi. Quando deselezionato, pone tutti i fori in un insieme di feature foro. In questo caso, la macchina utensile deve avere capacità di foratura a più assi.

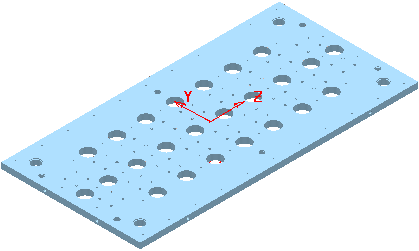

In questo esempio viene utilizzato il modello RetainerPlate.dgk. Ha un piano di lavoro attivo e l'intero modello viene selezionato:
Deselezionando Raggruppa i fori per asse si ottiene:

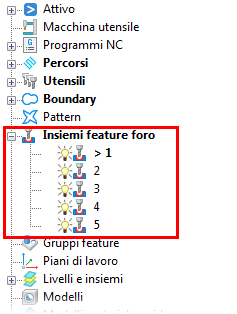

Selezionando Raggruppa i fori per asse si ottiene:
Modifica dopo la creazione - Quando questa opzione è selezionata, fare clic su Applica per creare i fori e poi visualizzare la finestra di dialogo Modifica foro.
