Come disegnare un utensile nella finestra grafica

Usare gli elementi sulla scheda Utensile > pannello Disegna, per disegnare e visualizzare i vari aspetti dell'utensile attivo.

Utensile

Fare clic sulla scheda Utensile > pannello Disegna > Utensile, per disegnare l'utensile attivo nella finestra grafica.

Visualizza

Usare le seguenti opzioni sulla scheda Utensile > pannello Disegna > menu Visualizza, per disegnare elementi dell'utensile nella finestra grafica:

• Gambo — Visualizza il gambo dell'utensile.
• Pinza — Visualizza la pinza utensile. Quando si disegna la pinza, anche il gambo è disegnato.
• Definizione asse utensile — Visualizza il punto o la linea usati per definire l'asse utensile in rosso.

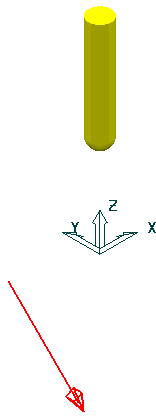

  • Selezionare qualsiasi Asse utensile in Verso il Punto o Da Punto. In questo modo viene visualizzata la posizione del punto.

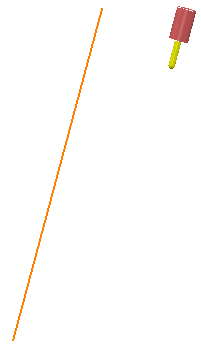

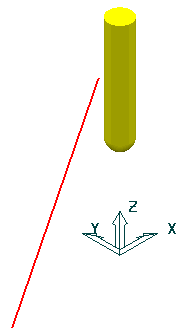

  • Selezionare qualsiasi Asse utensile in Verso la linea o Da linea. In questo modo viene visualizzata la posizione della linea.

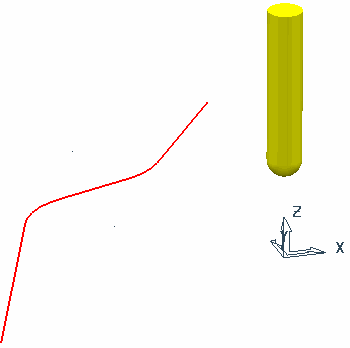

  • Selezionare qualsiasi Asse utensile in Verso la curva o Da curva. In tal modo viene visualizzata la posizione della curva.



  • Selezionare qualsiasi Asse utensile in Direzione fissa. Questa operazione visualizza quanto segue:



• Limiti asse utensile — Visualizza una grafica della porzione lavorabile.

  Ad esempio:



  La porzione della sfera (o di un cono con parte superiore sferica) è centrata in corrispondenza dell'origine del piano di lavoro attivo. Se non esiste alcun piano di lavoro attivo, verrà posizionata in corrispondenza dell'origine del sistema di coordinate globali. L'origine è rappresentata da una piccola sfera. Nel grafico viene visualizzata con dimensioni arbitrarie; se si esegue lo zoom in avvicinamento o allontanamento e poi si aggiorna la visualizzazione, le dimensioni della grafica cambiano. In questo modo, la visibilità dell'origine è garantita indipendentemente dal fattore di zoom.

• Inclinazione asse utensile — Visualizza la direzione dell'asse utensile.
  • Specificando Verso il Punto o Da Punto, , PowerMill visualizza il punto specificato:



  • Specificando Verso la linea o Da linea, , PowerMill visualizza la linea specificata:



  • Specificando una Direzione fissa, PowerMill visualizza la linea specificata con una freccia per indicare la direzione:



  • Specificando Lungo - Angolo A, Perpend - Angolo B o Normale Superficie, l'opzione non ha alcun effetto.

Ombreggiato

Fare clic sulla scheda Utensile > pannello Disegna > Ombreggiato per alternare l'aspetto degli utensili disegnati nella finestra grafica:

• Selezionato — Visualizza un utensile ombreggiato.



• Deselezionato — Visualizza un utensile wireframe.
