Quando si creano percorsi utensili parametrici tra curve viene lavorata l'area all'interno del pattern adagiato. Tuttavia, se si hanno dei fori nel modello, quest'area può essere diversa da quella che ci si aspetta. Questo esempio utilizza il modello 5axis_with_holes.dgk nella cartella Esempi con un blocco e un utensile sferico di 5 mm.
Per creare un percorso utensile parametrico tra curve sulla superficie selezionata:
- Fare clic sulla scheda Home > pannello Crea percorsi utensili > Percorsi per visualizzare la finestra di dialogo Selettore di strategia.
- Dalla categoria Finitura selezionare Finitura parametrica tra curve.
- Sulla pagina Finitura parametrica tra curve:
- Selezionare il pattern adagiato.
- Lo Stato è Valido e il pattern cambia colore.

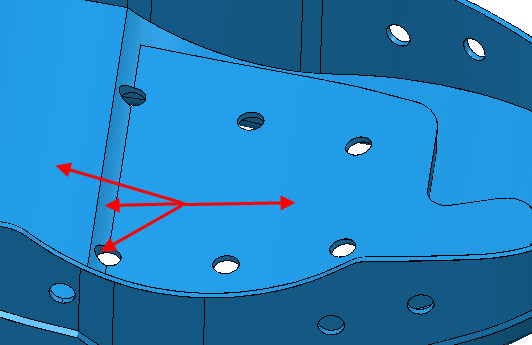

Tuttavia, se si prova a calcolare questo percorso utensile, non si otterrà il percorso utensile che si desidera. PowerMill crea un percorso utensile su tutte le superfici all'interno del pattern. Questo perché vengono considerate anche le superfici nei fori.

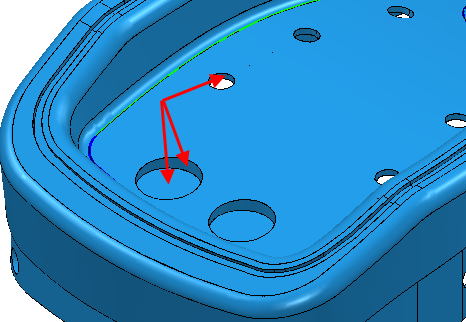

Dato che queste superfici hanno altre superfici vicino, anch'esse vengono considerate.
Questo si ripete sull'intero modello.
Per evitare questo problema, occorre che le superfici cilindriche vengano ignorate al momento della lavorazione.
- Creare un percorso utensile parametrico tra curve definendo le curve e poi facendo clic su OK.
- Selezionare tutte le superfici cilindriche.
- Fare clic sulla scheda Home > pannello Setup > Sovrametallo per visualizzare la finestra di dialogo Preferenze sovrametallo.
- Selezionare la scheda Superfici e selezionare il gruppo sovrametallo in alto. Quindi:
- Selezionare Modalità lavorazione Collisione.
- Fare clic su Acquisisci componenti.
- Fare clic su Applica.
- Fare clic su Accetta.
- Fare clic sulla scheda Vista > pannello Aspetto > Ombreggiatura > Modalità di lavorazione del percorso utensile.

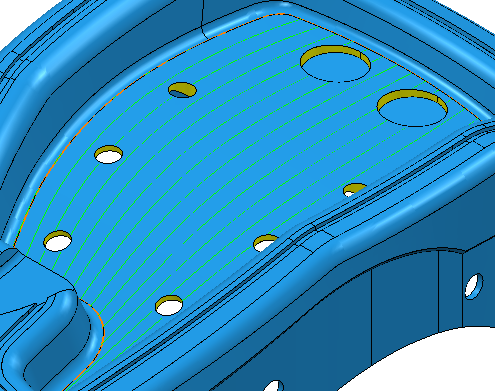

I componenti che hanno Modalità lavorazione Collisione sono gialli.
- Dal menu contestuale specifico Percorso, selezionare Impostazioni.

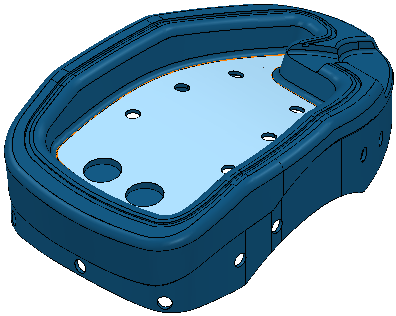

- Fare clic su Calcola.
