Per creare fori da un modello

Dato che il modello superficie originale ha i fori completamente definiti (come una singola superficie con una parte superiore e inferiore), allora PowerMillpuò automaticamente trovare questi fori, che è poi possibile forare in modo normale.

Usare il modello 5axis_with_holes.dgk nella cartella Esempi.

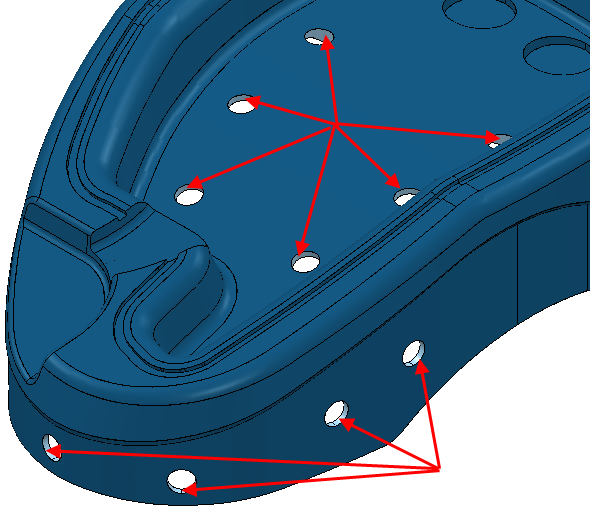

1. Selezionare l'area del modello dove si vogliono cercare i fori. In questo caso, i cilindri che formano i fori.



2. Fare clic sulla scheda Insieme di feature foro > pannello Fori > Crea per visualizzare la finestra di dialogo Crea fori.
3. Sulla finestra di dialogo Crea fori:
   1. selezionare Crea da Modello.
   2. Selezionare Crea fori composti.
   3. Selezionare Raggruppa i fori per asse.
   4. Deselezionare Modifica dopo la creazione.
   5. Fare clic su Applica.

   PowerMill riconosce i fori selezionati e crea gli insiemi di feature foro, i fori e i piani di lavoro.

   Sarà quindi possibile procedere con la normale operazione di foratura.

Nota: Questo metodo presuppone che la parte superiore del foro abbia un valore Z maggiore del fondo del foro.
