Creazione di un profilo pinza

Questo esempio mostra come creare un profilo pinza per diversi percorsi utensile.

1. Dal menu contestualespecifico dell'utensile, selezionare Impostazioni.
2. Selezionare la scheda Profilo pinza.
   1. Fare clic su per includere tutti i percorsi utensile.
   2. Immettere una Distanza Sicurezza Pinza di 2,5.
   3. Immettere una Distanza Sicurezza Gambo di 2,5.
   4. Inserire una Tolleranza di 0,25.
   5. Inserire un Diametro profilo massimo di 0,0.

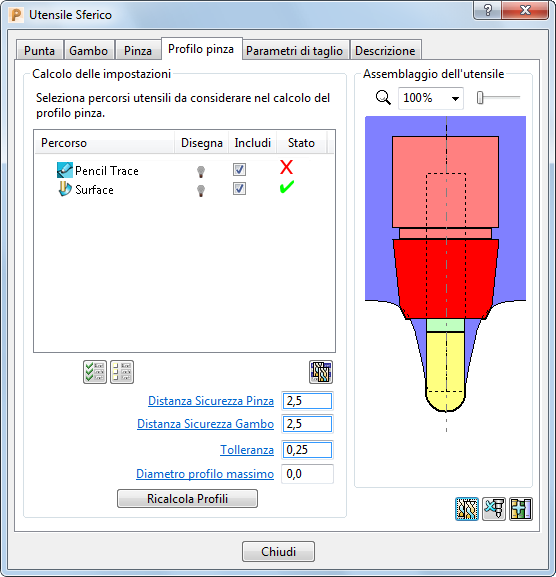

   6. Fare clic su Ricalcola profili per calcolare il profilo pinza e vedere se la pinza collide con il modello.

   In questo caso, un percorso utensile va bene, mentre uno presenta collisioni tra la parte inferiore della pinza e il modello.



   Il componente rosso della pinza mostra la parte interessata alla collisione.

3. Selezionare la scheda Pinza.
4. Fare clic su per calcolare automaticamente uno Sbalzo più appropriato.

Nota: È possibile calcolare automaticamente il profilo pinza come parte del calcolo del percorso utensile selezionando Calcola profilo pinza nella pagina Utensile della finestra di dialogo della strategia.
