Usare la scheda Profilo pinza per calcolare la forma più grande di una pinza utensile e del gambo su un percorso utensile, durante il calcolo del percorso utensile. Dopo il calcolo, è possibile controllare che le pinze specifiche e i gambi si trovino entro i valori della forma più grande, che significa che sono in grado di lavorare la parte, senza dover passare per il controllo collisioni.
Per visualizzare la finestra di dialogo Utensile:
- Fare clic sulla scheda Home > gruppo Utensile > Crea utensile; oppure
- Dal menu contestuale Utensili selezionare Crea utensile.
Per calcolare il profilo della pinza, l'assemblaggio utensile deve:
- includere la punta dell'utensile, un gambo e una pinza.
- essere usato da un percorso utensile.
Questa scheda contiene le seguenti opzioni:
Tabella percorso utensile — Visualizza tutti i percorsi utensile che usano l'utensile e mostra se l'utensile può lavorare la parte senza collisioni. La tabella ha quattro colonne:
- Percorso utensile — Mostra i percorsi utensile che usano l'utensile.
- Disegna — Attiva una lampadina su on
o off
per disegnare o nascondere i percorsi utensile sul modello.
- Includi — Selezionare per includere un percorso utensile nel calcolo del profilo pinza.
- Stato — Visualizza lo stato del percorso utensile.
— L'assemblaggio utensile non collide con la parte durante la lavorazione.
— L'assemblaggio utensile collide con la parte. Il componente urtato è ombreggiato in rosso.
— Il profilo percorso utensile non è stato calcolato.
Includi tutti i percorsi — Fare clic per includere tutti i percorsi utensili nel calcolo del profilo della pinza.
Escludi tutti i percorsi — Fare clic per escludere tutti i percorsi utensile nel calcolo del profilo della pinza. Questo è utile se si vuole ripristinare la selezione del percorso utensile e selezionare i percorsi utensile individualmente.
Copia profilo utensile — Fare clic per creare una copia del profilo utensile e associare i percorsi utensile che erano associati con il vecchio utensile, al nuovo utensile.
Ad esempio:

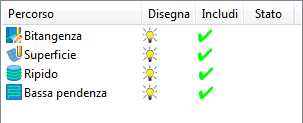

- Inizialmente l'utensile è associato a quattro percorsi utensile:

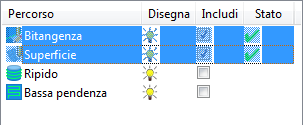

- Selezionare due dei percorsi utensile:

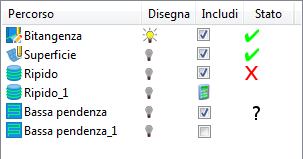

- Fare clic su . In questo modo, due percorsi utensile rimangono associati all'utensile originale:
e due percorsi utensile sono associati al nuovo utensile:
perché entrambi creano una copia di un utensile esistente. Con i percorsi utensili associati con l'utensile esistente sono ora associati con il nuovo utensile. Con tutti i percorsi utensile, ad eccezione del percorso utensile attivo, restano associati con l'utensile esistente.
Distanza sicurezza pinza — Specificare la distanza minima permessa tra il modello e il profilo della pinza utensile.
Distanza sicurezza gambo — Specificare la distanza minima permessa tra il modello e il profilo del gambo dell'utensile.
La scheda Profilo pinza visualizza il Profilo pinza e il Profilo gambo.

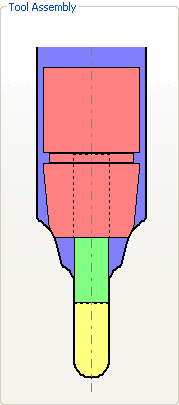

- Se la Distanza di sicurezza pinza e la Distanza di sicurezza gambo sono uguali, viene visualizzato un profilo:

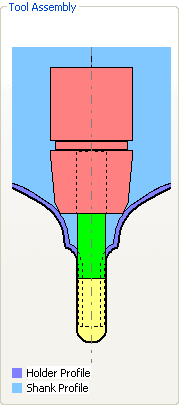

- Se il valore di Distanza sicurezza pinza è più piccolo di quello di Distanza di sicurezza gambo, vengono visualizzati due profili:

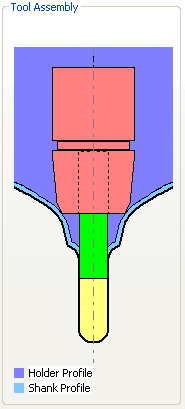

- Se la Distanza sicurezza gambo è più piccola della Distanza sicurezza pinza, saranno visualizzati due profili:
Se si vuole solo vedere il Profilo pinza, selezionare la scheda Pinza.
Tolleranza — Specificare quanto accuratamente il profilo della pinza utensile segue il modello.
Diametro profilo massimo — Specificare il diametro massimo del profilo (sulla pinza o sul gambo). Il valore 0,0 significa che non viene impostato alcun diametro massimo.

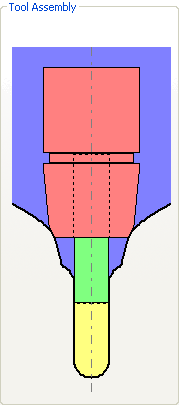

Diametro massimo del profilo —0.0 (illimitato):

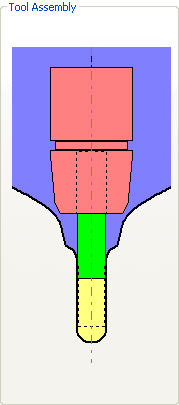

Diametro massimo del profilo — 90:
Ricalcola profilo — Fare clic per calcolare i profili per qualsiasi percorso utensile che ha questo stato .
Assemblaggio utensile — Quest'area visualizza le parti definite dell'assemblaggio utensile come anche il profilo della pinza.
strumento
gambo
pinza
profilo pinza
— Selezionare un valore dall'elenco per eseguire lo zoom in avvicinamento o allontanamento dell'assemblaggio utensile. É possibile usare il mouse per avere una panoramica dell'immagine.
— Usare la barra di scorrimento per eseguire lo zoom in avvicinamento o allontanamento sull'assemblaggio utensile. É possibile usare il mouse per avere una panoramica dell'immagine.
Anteprima assemblaggio utensile — Fare clic su questa opzione per visualizzare la finestra di dialogo Anteprima assemblaggio utensile. La finestra di dialogo è utile per guardare nel dettaglio i grandi assemblaggi dell'utensile, che sono troppo grandi per essere in realtà visti nel pannello Assemblaggio dell'utensile.
Carica profilo di assemblaggio — Fare clic per visualizzare la finestra di dialogo Importa assemblaggio utensile. La finestra di dialogo permette di caricare un profilo utensile, gambo e pinza che è stato creato in PowerShape o un programma CAD alternativo. Un assemblaggio utensile deve avere l'utensile definito in giallo, il gambo in verde e la pinza in rosa. Questo pulsante è disponibile solo nelle finestre di dialogo Utensile sagomato e Utensile di forma
Copia utensile — Fare clic per creare una nuova entità utensile basata sull'utensile corrente. Ha lo stesso nome dell'utensile precedente con l'aggiunta di _1. Si può poi cambiare qualsiasi parametro che si vuole senza cambiare l'utensile originale, ma è necessario tenere presente che, quando viene usato l'utensile originale in un percorso utensile attivo, il nuovo assemblaggio utensile sostituisce l'assemblaggio utensile originale. Usarlo per creare un gambo e/o pinza per la definizione di un utensile esistente; è particolarmente utile quando si fa il controllo collisioni.
Cancella assemblaggio utensile — Fare clic per eliminare tutti gli elementi nell'assemblaggio utensile. Questo
è visualizzato nell'Explorer per comunicare che l'utensile non è valido.
Aggiungi l'utensile al database — Fare clic su questa opzione per visualizzare la finestra di dialogo Esporta database utensile. Aggiungere un utensile al Database utensili può essere utile se si vuole riutilizzare l'utensile in futuro.
