Un piano di lavoro è un oggetto grafico che definisce un sistema di coordinate locali.
È possibile eseguire le seguenti operazioni:
- Avere il numero di piani di lavoro desiderato.
- Posizionare piani di lavoro in un qualsiasi punto nel modello.
- Ruotare gli assi in modo che si allineino comodamente con le feature del modello.

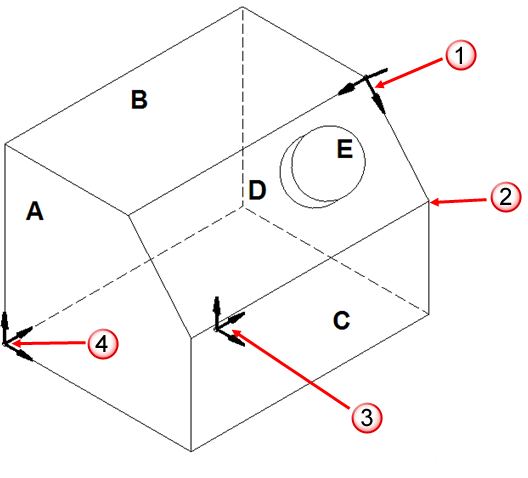

L'immagine seguente mostra un esempio di un sistema di coordinate locale:
Sistema di coordinate locale (Piano di lavoro). Comodo per:
- Faccia D.
- Feature angolata E.
Coordinate locali 20,0,0. Coordinate globali 437,62.8,28.7
Sistema di coordinate dello spazio di lavoro globale per le facce A, B, C.
Sistema di coordinate locale (Piano di lavoro). Ideale per le facce A, B, C
È possibile avere un solo piano di lavoro attivo per volta; questo è noto come il piano di lavoro attivo. È visualizzato in rosso nello schema colori di default. I piani di lavoro non attivi sono in grigio.
Eventuali coordinate specifiche sono valide per questo piano di lavoro, non lo spazio di lavoro globale. PowerShape è in grado di convertire i valori locali in valori globali in modo automatico e invisibile.
I tre assi di uno spazio di lavoro elencati qui di seguito definiscono tre piani. Essi sono noti come i piani principali:
- Il piano XY giace attraverso gli assi X e Y.
- Il piano ZX giace attraverso gli assi X e Z.
- Il piano YZ giace attraverso gli assi Y e Z.
I pulsanti del Piano principale
nella Barra di stato identificano il piano principale dello spazio di lavoro. È possibile vedere ciò graficamente mentre l'asse del tracker di rotazione si aggiorna nella finestra di modellazione. Quando si fa clic con il mouse per inserire le posizioni in uno spazio vuoto, le posizioni giacciono sul piano principale.
