Il sistema di coordinate specifica la posizione di ogni oggetto all'interno della spazio di lavoro globale. Il sistema di coordinate contiene gli assi X, Y, e Z, che si incontrano nel centro dello spazio di lavoro, presso una posizione denominata origine.

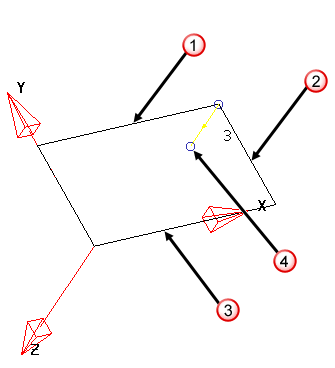

Tutti i modelli sono creati all'interno dello spazio di lavoro globale. Ogni posizione in un modello è specificata come tre coordinate. Per esempio, una posizione 9,5,3 indica 9 lungo l'asse X, 5 lungo l'asse Y e 3 lungo l'asse Z. Tali coordinate sono mostrate nell'immagine seguente:
X = 9
Y = 5
Z = 3
Posizione 9,5,3
Si crea un modello mentre si lavora interamente nello spazio di lavoro globale, selezionando il piano di disegno di default (detto anche il piano principale) e inserendo i valori sulle coordinate quando necessario.

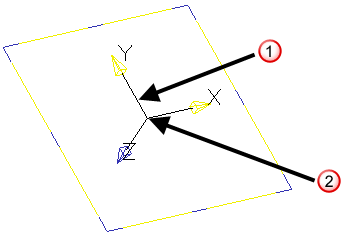

I modelli possono contenere diverse facce angolate ed è spesso più semplice specificare coordinate relative a una faccia piuttosto che a un intero modello. È possibile farlo utilizzando i piani di lavoro, mostrati nell'immagine seguente:
Assi dimensionali X,Y,Z
Origine
