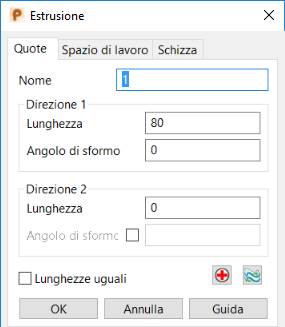

Fare doppio clic su una superficie estrusa e utilizzare le schede della finestra di dialogo Estrusione per modificarla:
Scheda Quote
Usare questa scheda per specificare le quote della superficie estrusa:
- Nome - Modificare il nome dell'estrusione selezionata.
- Direzione 1
- Lunghezza — La lunghezza dell'estrusione. La lunghezza può essere zero se la lunghezza specificata in Direzione 2 è diversa da zero.

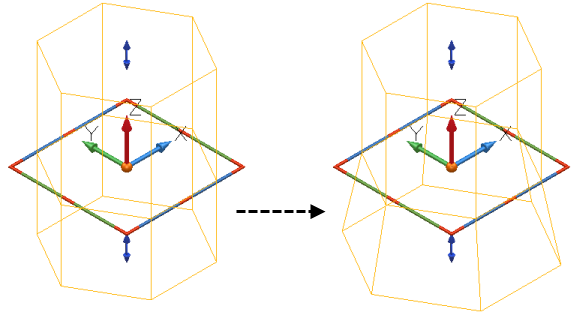

- Angolo di sformo - L'angolo di sformo dalla base dell'estrusione. L'angolo è misurato dall'asse normale al piano principale:
- Direzione 2
- Lunghezza — La lunghezza negativa dell'estrusione.
- Angolo di sformo - L'angolo di sformo dell'estrusione nella lunghezza negativa:
Quando si inserisce un valore, il modello si aggiorna dinamicamente per riflettere la modifica.
- Selezionare Lunghezze uguali per impostare la stessa lunghezza per la Direzione 1 e la Direzione 2.
- Se necessario, fare clic su
per verificare che l'angolo di sformo sia costante.
- Fare clic su
per invertire la direzione. Questa operazione inverte le superfici in modo che l'esterno della superficie diventi l'interno e l'interno diventi l'esterno.
Scheda Spazio di lavoro
Usare questa scheda per modificare le opzioni sullo spazio di lavoro per la superficie di rivoluzione, allo stesso modo della finestra di dialogo Superficie primitiva - scheda Spazio di lavoro, fatto salvo per le seguenti opzioni specifiche:
- Inclina - Se selezionato, eventuali modifiche al piano di lavoro cambieranno la direzione dell'estrusione senza influire sulla curva di base. Se deselezionato, le modifiche al piano di lavoro cambieranno l'orientamento e la posizione dell'intera estrusione.
— Questa operazione rende l'asse Z del piano di lavoro perpendicolare al piano in cui giace la curva di base. Se la curva di base è non planare, viene calcolato il piano di Best-fit.
Scheda Schizza
Usare questa scheda allo stesso modo della scheda Schizza della finestra di dialogo Rivoluzione.
