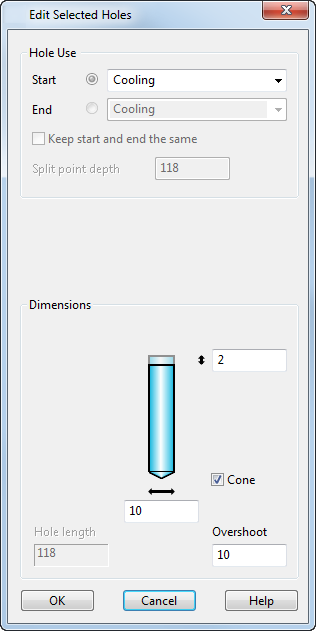

Questa finestra di dialogo definisce i tipi di fori che sono usati da un canale di raffreddamento:
Se si stanno modificando diversi fori, i valori nella finestra di dialogo si riferiscono a uno dei fori nell'elenco di selezione. Se si specifica un valore non valido per un dato foro, tale foro non sarà aggiornato, mentre gli altri sì.
Uso foro:
- Selezionare il tipo di foro usato nel canale di raffreddamento nell'elenco a discesa. Se il canale di raffreddamento è un foro passante, si definiscono i fori di inizio e fine selezionando le opzioni Inizio e Fine:
- Inizio - Consente di specificare il tipo di foro del foro di inizio. Selezionare il tipo di foro. Sono visualizzate le quote sul foro.
Se il canale di raffreddamento non è un foro passante, l'opzione Inizio definisce il foro.
Per impostare le quote per il foro iniziale, accertarsi che il pulsante di attivazione e disattivazione sulla sinistra sia selezionato. Sono visualizzate le quote sul foro.
- Fine - (Disponibile solo per i fori passanti) Consente di specificare il tipo di foro all'estremità del foro passante. Selezionare il tipo di foro. Sono visualizzate le quote sul foro.
Per impostare le quote per il foro finale, selezionare il pulsante di attivazione e disattivazione sulla sinistra. Sono visualizzate le quote sul foro.
La Procedura guidata Raffreddamento utilizza tutti tipi di foro solido pertinenti disponibili, consentendo di definire i diametri e le profondità di foratura, filettatura, preforatura e lamatura.
- Inizio - Consente di specificare il tipo di foro del foro di inizio. Selezionare il tipo di foro. Sono visualizzate le quote sul foro.
- Mantieni uguali l'inizio e la fine - (Disponibile solo per i fori passanti) Se questa opzione è selezionata e si modifica una quota di un foro, anche la quota equivalente sull'altro foro cambia.
Se questa opzione è deselezionata, le modifiche sono applicate solo all'estremità al momento selezionata.
- Profondità del punto di divisione - (Disponibile solo per i fori passanti) Questa è la posizione lungo il foro iniziale, in cui il foro finale si congiunge a esso.
Quote:
- Per ogni tipo di foro, è fornita un'immagine del foro con caselle per modificare quote particolari.
Per ogni tipo di foro, è possibile impostare quote differenti. La spiegazione è simile per ogni foro:
Se si desidera impostare le quote per il foro iniziale, selezionare l'attivazione/disattivazione accanto a Inizio. In maniera simile, se si desidera impostare le quote per il foro finale, selezionare l'attivazione/disattivazione accanto a Fine.
È possibile modificare le dimensioni del foro inserendo valori nella caselle sulle quote. Per quanto concerne i fori filettati, è anche possibile modificare le dimensioni selezionando opzioni Standard e Dimensioni differenti.
Il margine di sicurezza è la lunghezza sopra il foro che assicura che il foro tagli correttamente la piastra dello stampo durante la perforazione:
Il margine di sicurezza è aggiunto automaticamente all'inizio di ogni foro. Se il foro taglia diritto attraverso la piastra dello stampo, il margine di sicurezza è aggiunto anche alla fine del foro.
- Cono - Consente di aggiungere un cono alla punta del foro.
- Lunghezza foro - La lunghezza del foro. Non è possibile modificare questa lunghezza qui. Per modificarla, è necessario cambiare la lunghezza della linea del pezzo di layout.
- Segmento in eccesso - I fori sono estesi secondo questa lunghezza per assicurare che si intersechino reciprocamente all'interno delle piastre dello stampo. Questo valore non è aggiunto ai fori che tagliano diritto attraverso una piastra dello stampo.
Dettagli filettatura:
Usare quest'area per impostare i dettagli di filettature del foro. È possibile impostare lo standard e le dimensioni del foro usando queste opzioni.
- Standard - Selezionare il nome dello standard. Se si desidera inserire valori propri, selezionare Definito dall'utente.
- Dimensioni - Selezionare le dimensioni.
- Profondità di filettatura - Immettere un valore sulla profondità.
- Diametro di filettatura - Immettere un valore per il diametro.
- Diametro di preforatura della filettatura - Immettere un diametro di preforatura.
- Passo filettatura - (Disponibile solo per la filettatura definita dall'utente) Immettere un valore per il passo.
OK - Accetta le modifiche al foro e chiude la finestra di dialogo.
