Cataloghi personalizzati - Raggruppamento

È possibile modificare quanto segue:

• Raggruppamento di direzioni.
• Ordine di visualizzazione delle quote e dei gruppi.

Ad esempio:

1. Creare un catalogo personalizzato denominato XXX che contiene la vite a testa incassata Hasco (Z30).

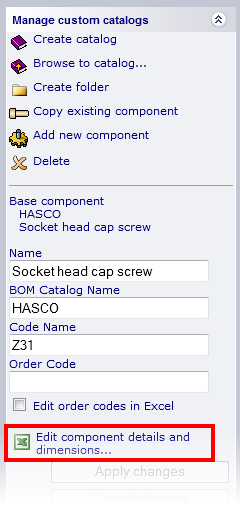

2. Fare clic su Modifica dettagli e quote del componente.



3. MS-Excel sarà avviato automaticamente nella barra delle applicazioni.

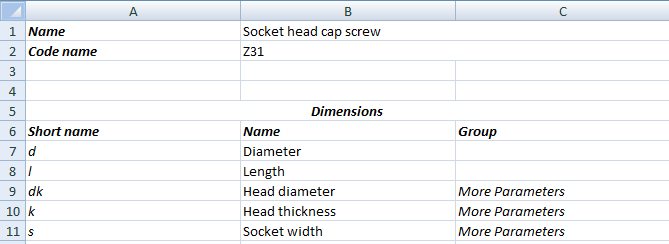

4. Passare a MS-Excel per visualizzare il foglio di calcolo elettronico creato automaticamente.



5. Inserire quanto segue nel foglio di calcolo elettronico:

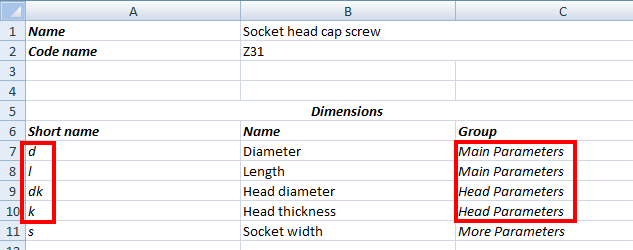

   • Parametri principali nelle celle Gruppo per d e l
   • Parametri testa nelle celle Gruppo per dk e k



6. Salvare le modifiche nel foglio di calcolo elettronico
7. Tornare a PowerShape e fare clic su Applica modifiche.



   I parametri componente sono raggruppati come segue:

   • Le quote che hanno lo stesso nome gruppo sono combinate in un gruppo.
   • Se una gruppo con il nome fornito non esiste, ne è creato uno nuovo.
   • Le quote prive di nome gruppo sono incluse nel gruppo o nei parametri principali.
8. Fare doppio clic sul componente nella struttura del catalogo personalizzata, per aprire il componente nella finestra Procedura guidata Componente.

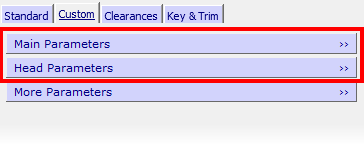

9. Fare clic sulla scheda Personalizzato. Sono visualizzati i gruppi Parametri principali e Parametri testa.

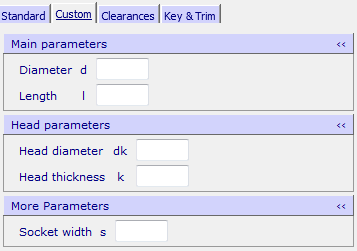

10. Fare clic sui gruppi per visualizzare i parametri.



Suggerimento:

• Questa tecnica è utile per una piastra; è possibile raggruppare parametri relativi alle viti di fissaggio separatamente da quelli relativi ai fori delle colonne.
