I cataloghi memorizzano componenti che è possibile selezionare per l'aggiunta al proprio modello o assieme. Sono supportati i cataloghi specifici sui prodotti.
Nota: La disponibilità di alcuni cataloghi specifici sui prodotti dipende dalla licenza.
Toolmaker supporta i componenti di stampi dei seguenti fornitori di catalogo:
|
Crusteel |
Danly |
DME - Europe (sia standard Euro, sia D-M-E) |
|
DME - North America |
DMS |
Futaba |
|
Hales |
Hasco |
Kishin |
|
LKM |
Meusburger |
MISUMI |
|
PCS |
Pedrotti |
Polimold |
|
Progressive |
Rabourdin |
VAP |
|
Sideco |
Strack |
Unbrako (misure metriche e imperiali) |
È anche possibile creare cataloghi personalizzati per:
- Raggruppare componenti usati di frequente. Un catalogo personalizzato può contenere componenti di diversi produttori.
- Rinominare i componenti standard. La geometria sottostante del componente e il link al produttore non sono interessati; il componente eredita eventuali modifiche al componente del catalogo del produttore.
- Personalizzare i componenti con quote, codici ordini e nomi propri. Tali componenti possono quindi essere usati nella Procedura guidata Componente.
Per gestire i cataloghi personalizzati:
- Selezionare la scheda Procedura guidata > pannello Modalità > Toolmaker On/Off per eseguire Toolmaker.
- Fare clic sulla scheda Procedura guidata > pannello Modifica stampi > Procedura guidata Componente.

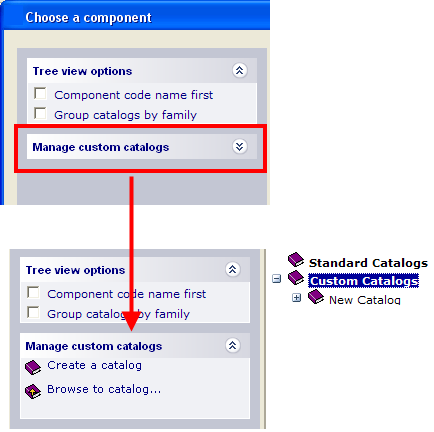

- Fare clic su Gestisci cataloghi personalizzati per visualizzare le opzioni.
- Usare le opzioni per:
- Individuare un catalogo esistente.
- Creare un nuovo catalogo personalizzato.
Suggerimento: Fare clic su
per chiudere le opzioni di visualizzazione albero nella finestra di dialogo Procedura guidata Componente. Questa operazione minimizzerà lo scorrimento.
