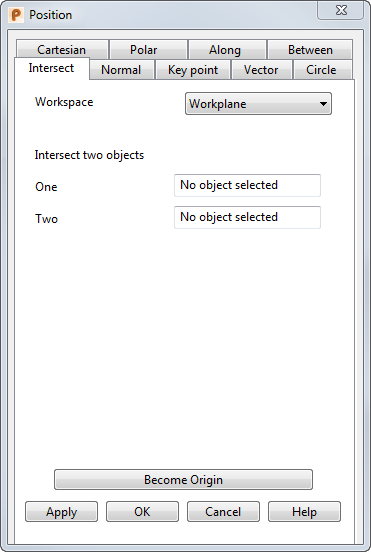

Usare la scheda Interseca della finestra di dialogo Posizione per trovare la posizione in cui due oggetti si intersecano.
Spazio di lavoro - Selezionare lo spazio di lavoro in cui si sta lavorando. Le opzioni disponibili sono:
- Relativa - La posizione in corso di definizione è relativa a un'altra posizione che diventa l'origine dello spazio di lavoro. Le posizioni sono allineate con il piano di lavoro attivo o lo spazio di lavoro globale se non è attivo alcun piano di lavoro.
La modalità Relativa non è sempre disponibile in quanto può non essere presente una coordinata relativa idonea. In questo caso, selezionare una posizione idonea (come l'intersezione di due linee) e renderla l'origine di uno spazio di lavoro relativo con l'opzione Diventa origine.
- Piano di lavoro - La posizione definita è relativa al piano di lavoro attivo se ne è presente uno.
- Assoluto - La posizione definita è relativa al sistema di coordinate globale.Nota: Se degli elementi sono bloccati, i blocchi sono ignorati quando si seleziona uno spazio di lavoro differente.
Selezionare due oggetti nel modello per trovare l'intersezione. I nomi degli oggetti selezionati sono visualizzati nelle seguenti opzioni:
- Uno - È visualizzato il nome di uno degli oggetti selezionati.
- Due - È visualizzato il nome dell'altro oggetto selezionato.
Per trovare intersezioni, PowerShape fa quanto segue:
- Se la posizione non giace su nessuno degli oggetti, questi ultimi sono estesi.
- Le linee sono trattate come se fossero di lunghezza infinita.

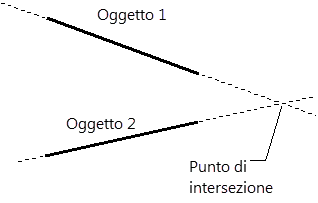

Il punto di intersezione di due linee che non si incrociano è mostrato qui di seguito.
- Gli archi sono trattati come cerchi completi.
- Se vi sono due possibili intersezioni, la posizione dell'intersezione è quella più vicino all'ultimo clic del mouse.

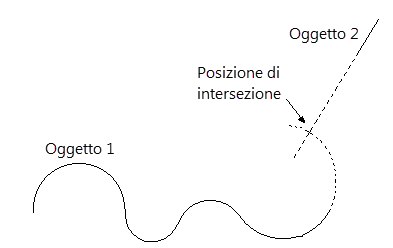

- Le curve sono estese mantenendo la curvatura presso il punto finale.
Diventa origine - Fare clic su questo pulsante per posizionare l'origine presso le coordinate specificate nella finestra di dialogo. Le coordinate relative sono misurate da quest'origine.
Applica - Immette la posizione. Se l'operazione corrente consente diversi punti, la finestra di dialogo resta visualizzata, pronta per l'inserimento di altri punti. Altrimenti, la finestra di dialogo è chiusa.
OK - Accetta la posizione e chiude la finestra di dialogo.
Annulla - Annulla l'immissione della posizione.
