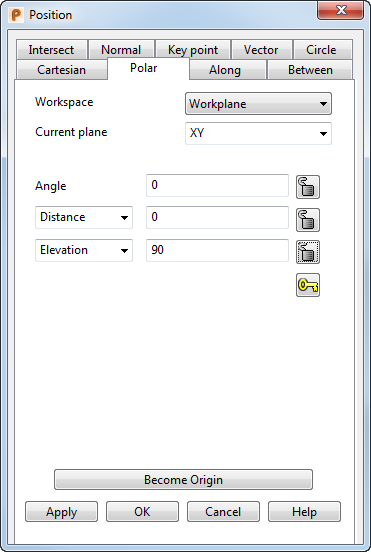

La scheda Polare della finestra di dialogo Posizione è influenzata dall'impostazione Piano corrente, la quale determina la modalità di calcolo delle coordinate dalle caselle Angolo e Elevazione/Altezza.
Fare clic su una posizione nella finestra grafica per inserire le coordinate polari nella finestra di dialogo.
Spazio di lavoro - Selezionare lo spazio di lavoro in cui si sta lavorando. Le opzioni disponibili sono:
- Relativa - La posizione in corso di definizione è relativa a un'altra posizione che diventa l'origine dello spazio di lavoro. Le posizioni sono allineate con il piano di lavoro attivo o lo spazio di lavoro globale se non è attivo alcun piano di lavoro.
La modalità Relativa non è sempre disponibile in quanto può non essere presente una coordinata relativa idonea. In questo caso, selezionare una posizione idonea (come l'intersezione di due linee) e renderla l'origine di uno spazio di lavoro relativo con l'opzione Diventa origine.
- Piano di lavoro - La posizione definita è relativa al piano di lavoro attivo se ne è presente uno.
- Assoluto - La posizione definita è relativa al sistema di coordinate globale.Nota: Se degli elementi sono bloccati, i blocchi sono ignorati quando si seleziona uno spazio di lavoro differente.
Piano corrente - Usare questo elenco a discesa per selezionare uno dei piani principali. Il piano corrente è relativo all'opzione Spazio di lavoro.
Angolo - Inserire l'angolo polare dall'origine nel piano al momento selezionato nello spazio di lavoro selezionato.
Distanza - Selezionare una delle seguenti opzioni nell'elenco a discesa:
- Distanza - Inserire la distanza dall'origine del piano di lavoro.
- X, Y, o Z — Inserire una distanza nell'asse del piano attivo corrente.
Elevazione - Selezionare una delle seguenti opzioni nell'elenco a discesa:
- Elevazione - Inserire l'angolo di elevazione sopra il piano attivo dall'origine dello spazio di lavoro.
- Altezza - Inserire la distanza perpendicolare al piano selezionato. Per esempio, il componente Z quando è selezionato il piano XY.
Bloccato e
Sbloccato - Fare clic per passare da bloccato a sbloccato e viceversa.Il blocco di un valore assicura che resti fisso a prescindere da cosa accada ad altri componenti. Il blocco resta attivo fino a quando si fa nuovamente clic per sbloccarlo. Quando una casella di modifica è interessata da un blocco, è visualizzata in grigio, a indicare che non è disponibile.
Sblocca tutto - Fare clic su questo pulsante per sbloccare tutti i valori precedenti.
Diventa origine - Fare clic su questo pulsante per posizionare l'origine presso le coordinate specificate nella finestra di dialogo. Le coordinate relative sono misurate da quest'origine.
Applica - Immette la posizione. Se l'operazione corrente consente diversi punti, la finestra di dialogo resta visualizzata, pronta per l'inserimento di altri punti. Altrimenti, la finestra di dialogo è chiusa.
OK - Accetta la posizione e chiude la finestra di dialogo.
Annulla - Annulla l'immissione della posizione.
